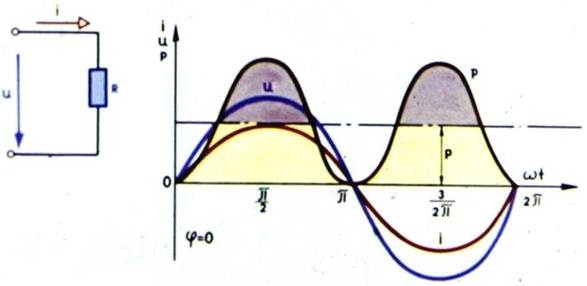

Цепь с резистивным элементом

Действующее значение переменного тока равно значению такого эквивалентного постоянного тока, который, проходя по цепи с тем же сопротивлением, что и переменный, выделяет за период то же количество тепла.

Разность начальных фаз называется углом сдвига фаз

φ_{12 =} φ_{1 –} φ₂

Среднее значение параметра (например напряжения) синусоидального тока за пол периода (за период среднее значение равно 0)

Uср = 2Uмакс./π = 0,637Uмакс.

U = Uмакс/√2 ≈ 0,707 Uмакс

↑

Мгновенные значения i = I_макс ∙ Sin ωt u = U_макс ∙ Sin ωt

Действующие значения U = U_макс /√2 I = I_макс /√2

Активная мощность (средняя за период) P = UI = I²R (Вт)

Активное сопротивление R = P/I²
