Эти окружности проецируются в виде прямых, перпендикулярных к оси соосных поверхностей, на ту плоскость проекций,которой ось параллельна

Две соосные поверхности вращения пересекаются по окружностям, число которых равно числу точек пересечения меридианов этих поверхностей.

А. Способ концентрических вспомогательных сфер

Способ вспомогательных сфер

Г. Взаимное пересечение двух поверхностей

Можно сформулировать следующие два положения:

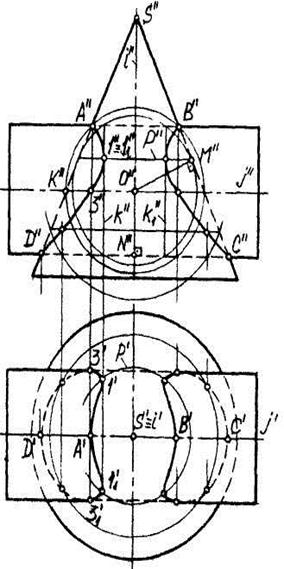

Пример I. Построить линию пересечения конуса и сферы

.

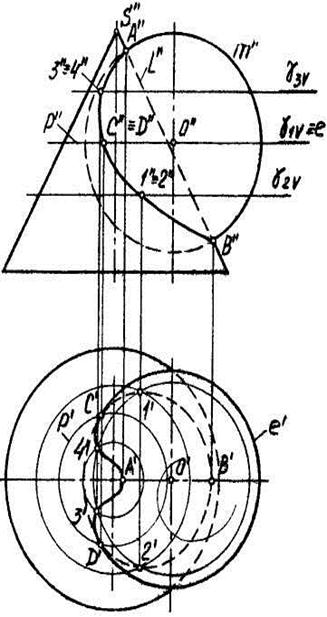

Пример 2. Построить линию пересечения конуса и цилиндра.

Способ концентрических сфер можно применить при следующих условиях:

данные поверхности являются поверхностями вращения;

оси поверхностей пересекаются;
