Вставка заготовки на лист формата А4
|
|
|
|

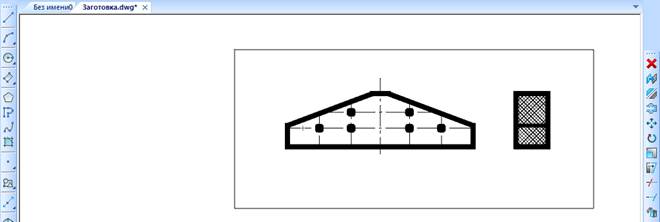

Лист для вставки модели выбрать формат А4 (в строке закладок):
Для вставки на лист выбранного формата открыть панель инструментов «Листы», для чего щелкнуть правой кнопкой мыши на любой открытой панели:
Открывшуюся панель инструментов перетащить за пределы зоны рисования и зафиксировать:
Нажать пиктограмму «Вставить прямоугольный видовой экран»
Выбрать секущей рамкой все объекты пространства модели, оставив запас места для простановки размеров (режим ОРТО выключен):
На вопрос о выборе листа в командной строке ввести А4 и нажать Enter:
Нанокад перейдет в пространство листа A4.
На вопрос о масштабе соответствия пространства модели и листа указать 1:10 и нажать Enter:
На запрос о точке расположения видового экрана выбрать точку расположения будущего чертежа относительно границ листа:
Видовых экранов с различными или одинаковыми масштабами может быть в пространстве листа несколько!
|
|
|
|
|
