I Настройка NanoCADа для работы
|
|
|
|
Порядок выполнения
1 Настройка NanoCADа для работы.
2 Выполнение чертежа заготовки.
3 Вставка заготовительной конструкции в лист формата A4 и оформление основной надписи листа.
4 Простановка размеров.
1 Смена цвета фона графического экрана:
1.1) Из меню «Средства» выбрать пункт «Параметры»:

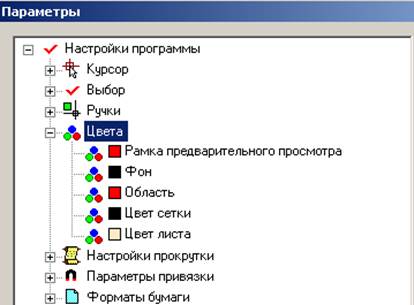

1.2) В открывшемся окне «Параметры» выбрать «Цвета», вкладка «Фон»:
1.3) Поменять цвет фона с черного на белый, нажать «ОК»:
Результат: цвет фона зоны рисования стал белым.
2 Настройка объектной привязки:
2.1) В статусной строке щелкнуть правой кнопкой мыши по «оПРИВЯЗКА» и в открывшемся окне нажать «Выбрать все»:
3 Настройка масштаба чертежа:
Современная технология проектирования предполагает, что все построения выполняются в натуральную величину, а затем вставляются на лист выбранного формата в определенном масштабе.
Для вставки готовой модели в лист формата A4 мы выбрали масштаб 1:10. Настройка масштаба осуществляется щелчком левой кнопки мыши по соответствующей иконке в правом нижнем углу экрана:
|
|
|
|
|
