Розрахунок числа абонентських модулів

Кількість абонентських модулів на ОПС та ПС підраховується однаково. На станції застосовуються два типи модулів:

- АМ містить 8 типовий елемент змін (ТЕЗ) типу АК-5 по 16 АК кожен, отже, ємність АМ складає - 128 індивідуальних ліній;

- АМТ містить 7 ТЕЗ типу АК-5 і один ТЕЗ типу АКТ для включення таксофонів, тобто у цей модуль можна включати 112 індивідуальних ТА та 8 таксофонів;

Розраховують кількість АМТ:

(4.1),

n_{АМТ опс} = 250/8=31,25=32

n_{АМТ пс} = 150/8=18,75=19

де - кількість таксофонів.

Округляють до найближчого більшого. В інші ТЕЗ АМТ включають індивідуальні лінії, число яких дорівнює:

(4.2)

Так як N_пс>N_пс це означає що кількість АМТ повністю задовольняє потреби.

Інші індивідуальні лінії включаються в АМ:

(4.3)

n_{АМ опс} =(13750-3584)/128=79,42=80

Загальна кількість модулів дорівнює сумі АМ та АМТ.

n_{заг опс} =32+80=112

5. Розробка функціональної схеми

Групоутворення УКСна ПС і ОПС залежить від кількості групових трактів, що включаються, від АМ, АМТ і числа ГТ з’єднувальних ліній до АМТС, РАТС, ВСС, ПС.

Загальна кількість ГТ на ПС визначається як сума всіх трактів:

(5.1),

ГТ

де - число АМ підстанцій;

- число АМТ підстанцій;

- число ГТ для зв’язку з ОПС.

Аналогічно для ОПС:

(5.2),

ГТ

поєднує тому,що ВСС розташований на РАТС-3, припускає, що ЗЗЛ і ЗЛМ об'єднано в один пучок.

На підстанціїдоцільно використовувати УКС-32, в який можна включити 30 ГТ інформаційних, ГТ-0 використовується для сигналізації, а в ГТ-1 включені ЦГТС і ЦП, схема УКС-32 зображена на рис. 2.4, а. На ПС встановлюють один УКС-32 основний і один резервний.

Для збільшення ємності поля УКС використовують два основних і два резервних, як це показано на рис. 5.1, б. У цьому випадку в кожному модулі УКС використовується ГТ-0 - для сигналізації, ГТ-1 для включення ЦГТС і ЦП. Для об'єднання двох УКС включають 3-4 ГТ, виконуючих функції проміжних ліній, для ПЛ використовують ГТ під номерами 28, 29, 30, 31, тому що на ці входи УКС не подається синхронізація.

Необхідно також врахувати, що в другий і третій входи УКС рекомендують включати ЦСЛ, тому що для них також не подається синхронізація.

Рисунок 5.1 – Групоутворення УКС:

а) УКС-32, ємністю n_ГТ=30,

б) УКС-32 , ємністю n_ГТ=54,

в) УКС-128, ємністю n_ГТ=124,

г) УКС-128 , ємністю n_ГТ=224.

На ОПС доцільно використовувати УКС-128. Якщо використовується один основний і один резервний, то кількість ГТ дорівнює 124. Для збільшення ємності включають два основних і два резервних, одержуючи ємність 2x112 = 224 ГТ, при цьому 12 ГТ використовується для проміжних ліній. Схема УКС на 124 ГТ зображена на рис. 5.1, в, а на 224 - рис. 5.1, г.

Функціональна схема ПС. Підстанція комплектується абонентськими модулями АМ, АМТ і УКС. На ПС може не бути окремого модуля синхронізації (СКС). Синхронізація здійснюється від ОПС груповими трактами.

Для технічного обслуговування необхідно процесор ПКС-2, за допомогою модему (МОД), підключити до центра технічної експлуатації, розташованого на ОПС.

На функціональній схемі ПС показують:

- один АМ для індивідуальних ліній;

- один АМТ для таксофонів;

- ЦЗЛ до опорної станції;

- модем до центра технічної експлуатації.

На схемі вказати число АМ, АМТ, ємність ПС, кількість ЗЛ і ГТ з ОПС, число УКС.

Функціональна схема ОПСзображена на рис. 5.2. Опорна станція комплектується АМ і АМТ, УКС із ЦГТС, ЦП, ПКС-2, модулем синхронізації (СКС) і МТЕ. У поле УКС включаються всі напрямки зовнішнього зв'язку з РАТС, ВСС, АМТС і ПС і АМ/АМТ.

На функціональній схемі ОПС показують:

- один АМ для індивідуальних ліній;

- один АМТ таксофонів;

- усі напрямки (ЦЗЛ) зовнішні;

- МТЕ - модуль технічної експлуатації;

- СКС - синхронізація системи.

На схемі вказують число АМ, АМТ, ємність усієї цифрової системи і нумерацію ліній, кількість ЗЛ і ГТ і кількість УКС.

6. Розробка схеми з'єднувального тракту

Схема з'єднувального тракту розробляється в такій послідовності.

1. Складається структурна схема тракту, на якій вказують найменування станцій, тип обладнання і з'єднувальних ліній. Виділяють ділянки абонентських і ЗЛ. Указують номер ТА-А і ТА-Б у числовому виді відповідно до розробленої нумерації на мережі. Вказують способи передачі адресної інформації.

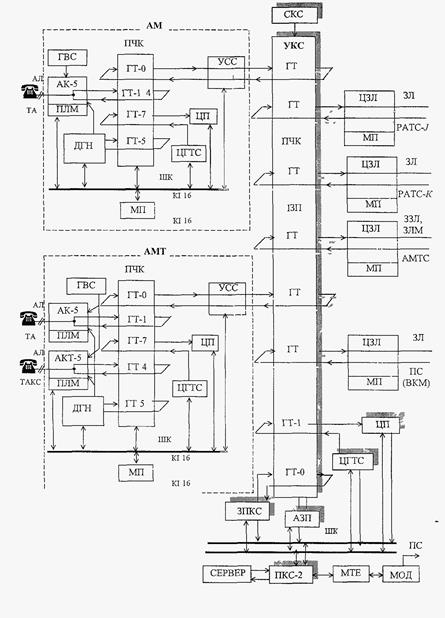

Рисунок 5.2 – Функціональна схема ОПС ЦСК „Квант-Є”

2. Використовуючи фун кціональні схеми аналогових АТС і ЦСК «Квант-Є», складають схему тракту. На схемі показують тільки ті пристрої, що працюють у даному з'єднанні.

Приклад. Умови тракту- абонент 51-23-65 включений у 65 абонентський комплект абонентського модуля. Абонентському комплекту наданий КІ-01 ГТ-3. В АМ генератор тональних сигналів включений у ГТ-7, у якому по КІ-00 посилається цифровий «Сигнал станції».

Для комутації використовується в ПЧК АМ ГТ-0, у даний момент вільний КИ-15. Абонентський модуль включений у ПЧК УКС у ГТ-31. Цифрова з'єднувальна лінія включена в ПЧК у ГТ-5 і в даний момент вільний КІ-10.

Лінія до оператора включена в РЗЛ_СП, що підключений до лінії дев'ятої декади ГШ_СП.
