Конструирование схемы на основе булева выражения в конъюнктивно-нормальной форме
|
|
|
|
Пусть задано булево выражение в конъюнктивной нормальной форм
. Первый шаг в конструировании логической схемы для этого выражения показан на рисунке 2.4.
Рисунок 2.4 – Первый шаг в конструировании логической схемы, реализующей произведение сумм.
Для получения выхода Y члены этого выражения должны быть связаны функцией И. Второй шаг в конструировании схемы представлен на рисунке 2.5, а. Часть выражения
реализуется путем добавления логического элемента ИЛИ и инверторов. Затем результат операции
поступает на вход элемента И через логический элемент ИЛИ (рисунок 2.5, б). Схема, приведенная на рисунке 2.5, б представляет собой полную логическую схему, реализующую булево выражение .

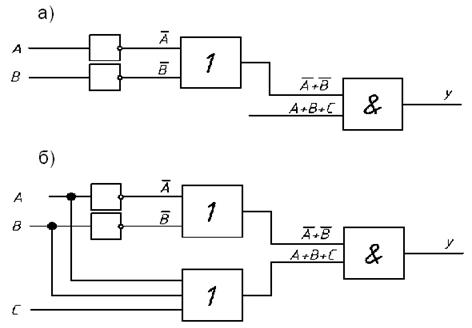

Рисунок 2.5 – Второй шаг в конструировании логической схемы, реализующей произведение сумм
При конструировании схемы, как и раньше, двигаемся справа налево (от выхода к входу). В схеме пользовались только схемами И, ИЛИ НЕ. Можно было использовать схемы типа И-ИЛИ или ИЛИ-И.
|
|
|
|
|
