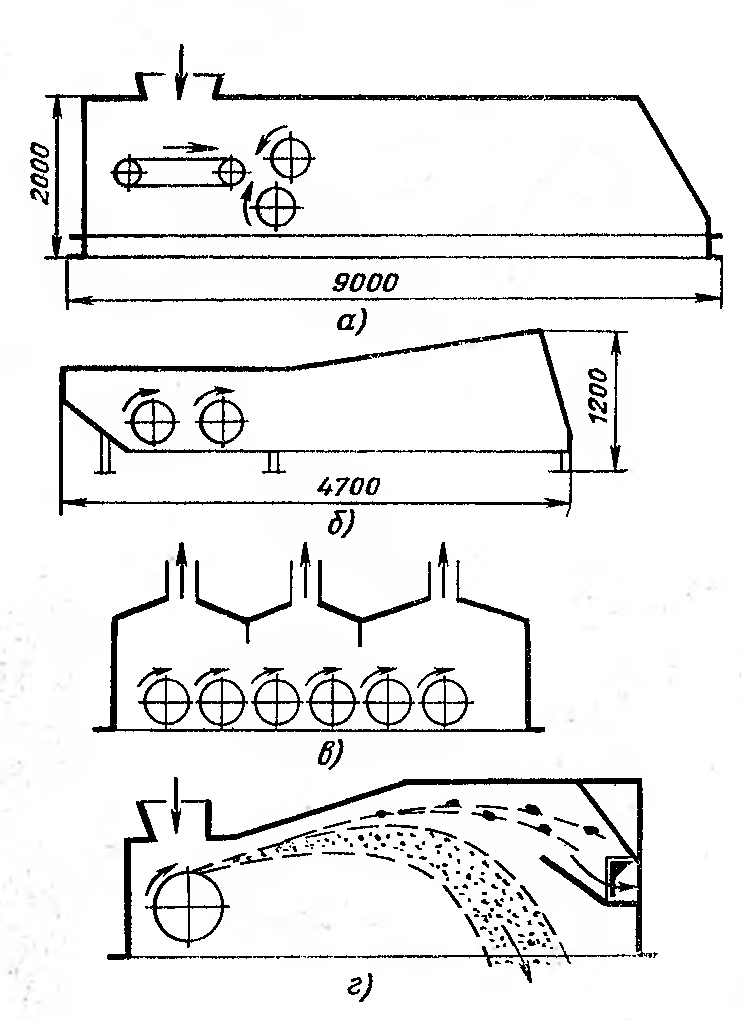

Оборудование для разрыхления формовочной смеси

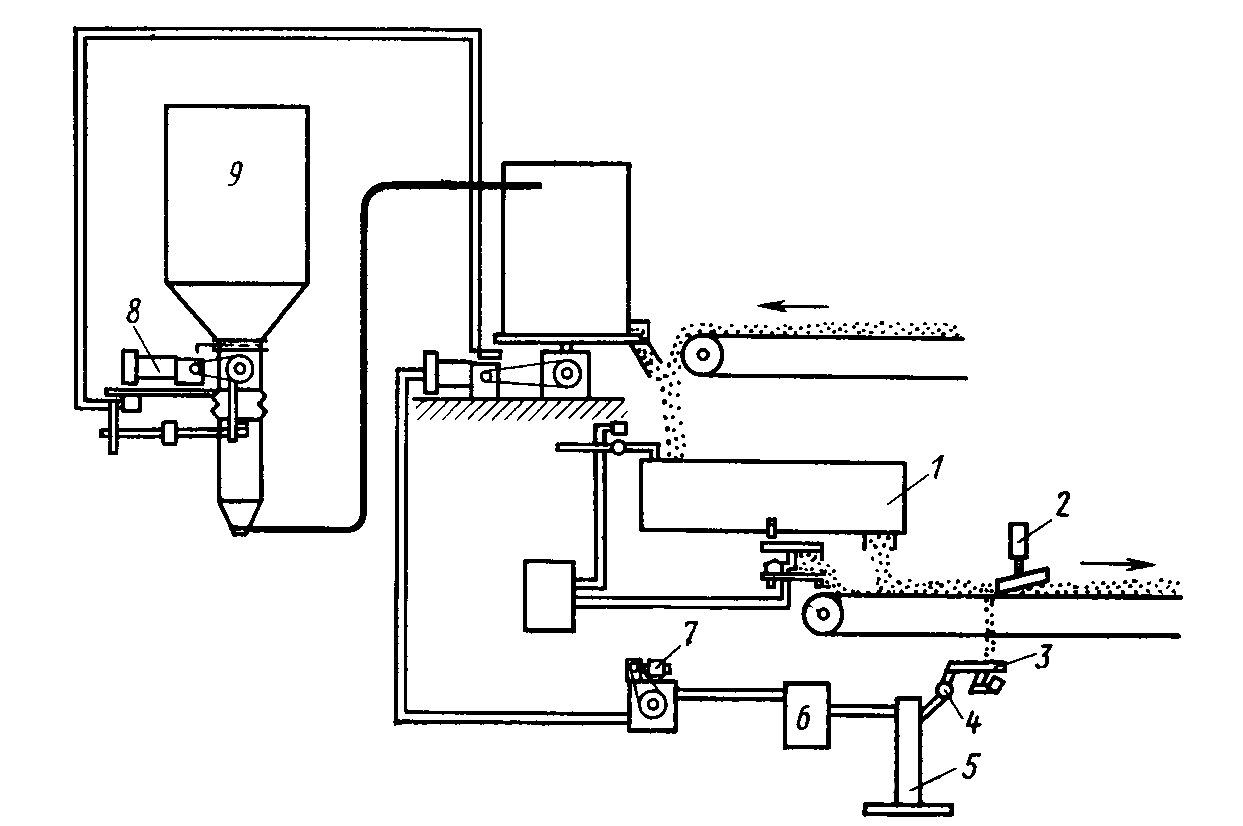

Компоновка системы автоматического

Фотопреобразователь

Рис.5-39 [3,c.59]

контроля физико-механических свойств формовочной смеси в процессе её приготовления в смесителе периодического действия:

1 – смеситель периодического действия; 2 – плужок;

3 – вибросито для пробы смеси; 4 – аэратор для разрыхления пробы смеси; 5 – прибор для комплексного контроля физико-механических свойств смеси;

6 – компьютер;

7 – серводвигатель компьютера; 8 – серводвигатель исполнительного механизма, изменяющего дозу связующей добавки; 9 – бункер со связующей добавкой; 10 – виброжёлоб для контроля формуемости

Рис.5-40 [2,c.103]

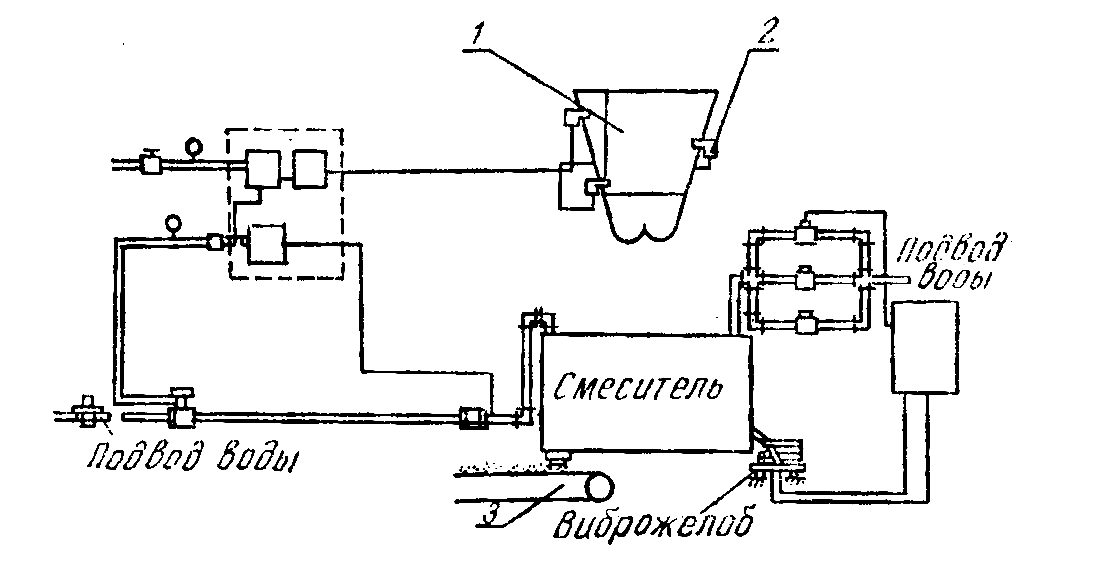

Схема автоматического регулирования формуемости смеси:

1 – дозатор; 2 – термопары; 3 – ленточный конвейер

Рис.5-41 [1,c.337]

Рис.5-42 [1,c.338]

Рис.5-43 [3,c.54]

Дезинтегратор (дисковый рыхлитель):

1, 2 – диски; 3 – пальцы; 4 – кольца; 5 – загрузочная воронка
