Статический вакуумный резервуар

Смесительная камера (вращающийся смесительный резервуар); 2-турбина; 3-универсальный инструмент (предотвращающий прилипание остатков смеси к стенке резервуара и в конце процесса, ускоряющий процесс опорожнения); 4-отверситие для опорожнения;

Схемы потоков смеси

Кривошипы (маятники); 7-вентилятор

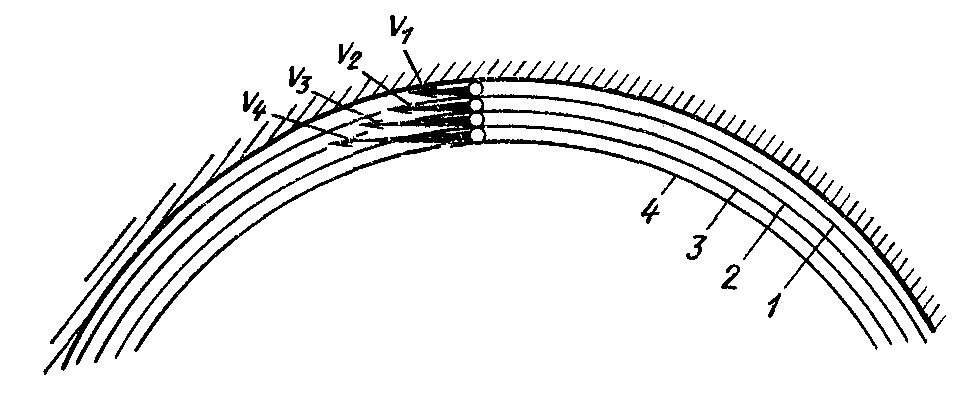

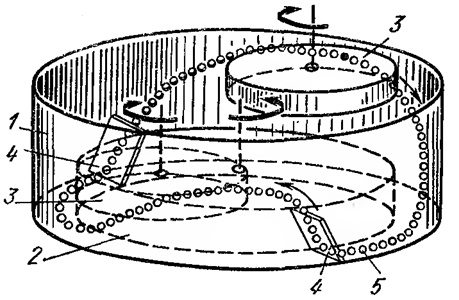

Рабочие плужки; 2-ротор; 3-борт чаши; 4-катки; 5-резина;

Неподвижная чаша; 2-ротор; 3-вертикальный приводной вал; 4-рабочие плужки; 5-катки; 6-кривошипный вал; 7-резина; 8-эксцентрики (для регулировки зазора между катками и чашей); 9-разгрузочное окно

Рис.5-10 [1,c.332]

Рис.5-11 [1,c.332]

Рис.5-12 [1,c.332]

Рис.5-13 [2,c.61]

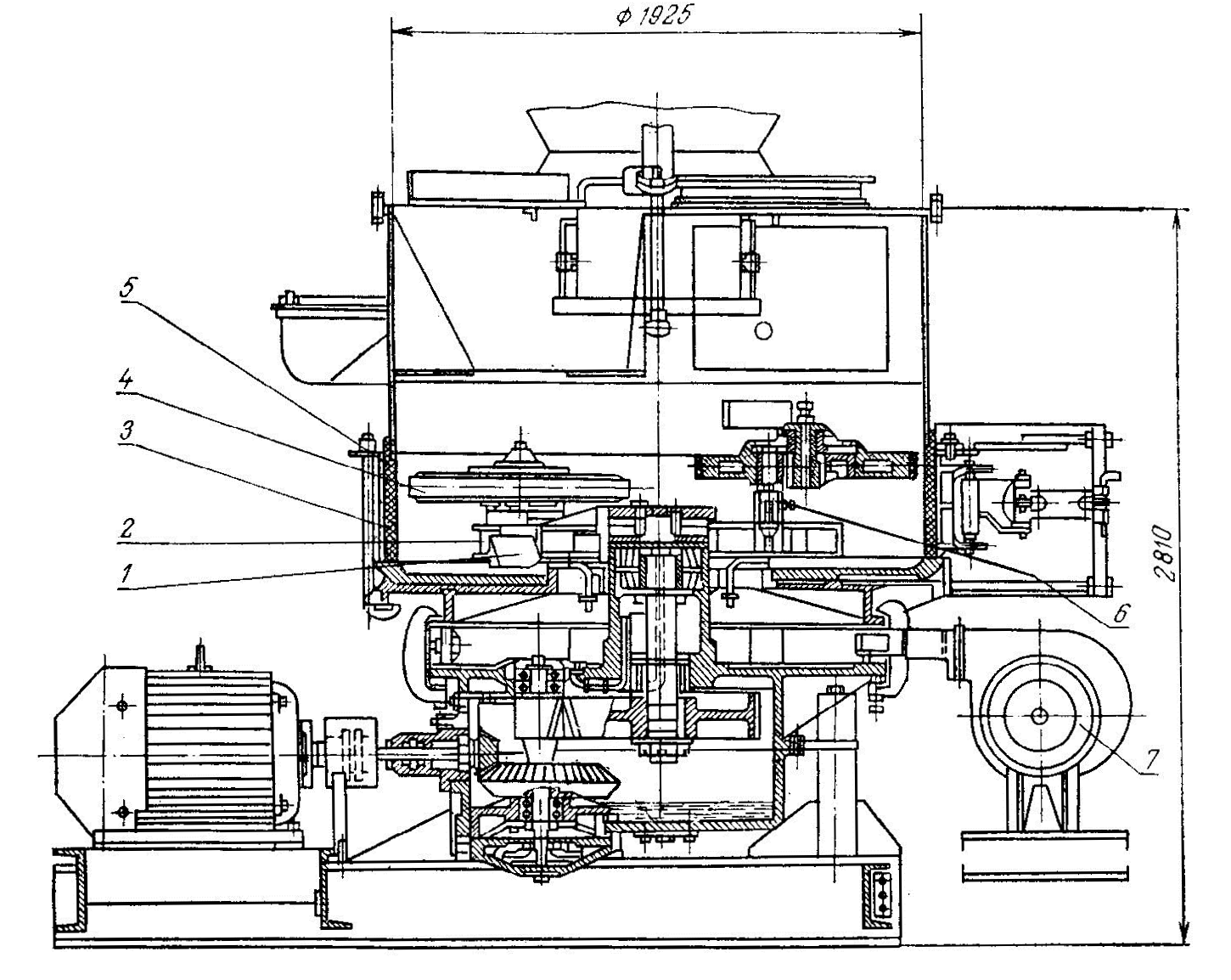

]Центробежные смешивающие бегуны мод. 115:

Рис.5-14 [6]

Рис.5-15 [6]

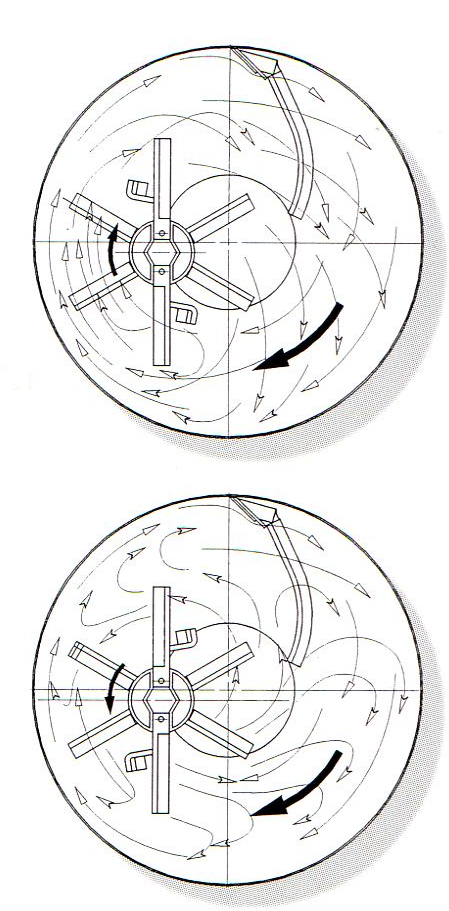

в турбинном смесителе «Айрих»:

вверху - принцип поперечных потоков; внизу – принцип встречных потоков

Рис.5-16 [6]

Поперечный разрез смесителя EVACTHERM фирмы «Айрих»:

Рис.5-17 [6]

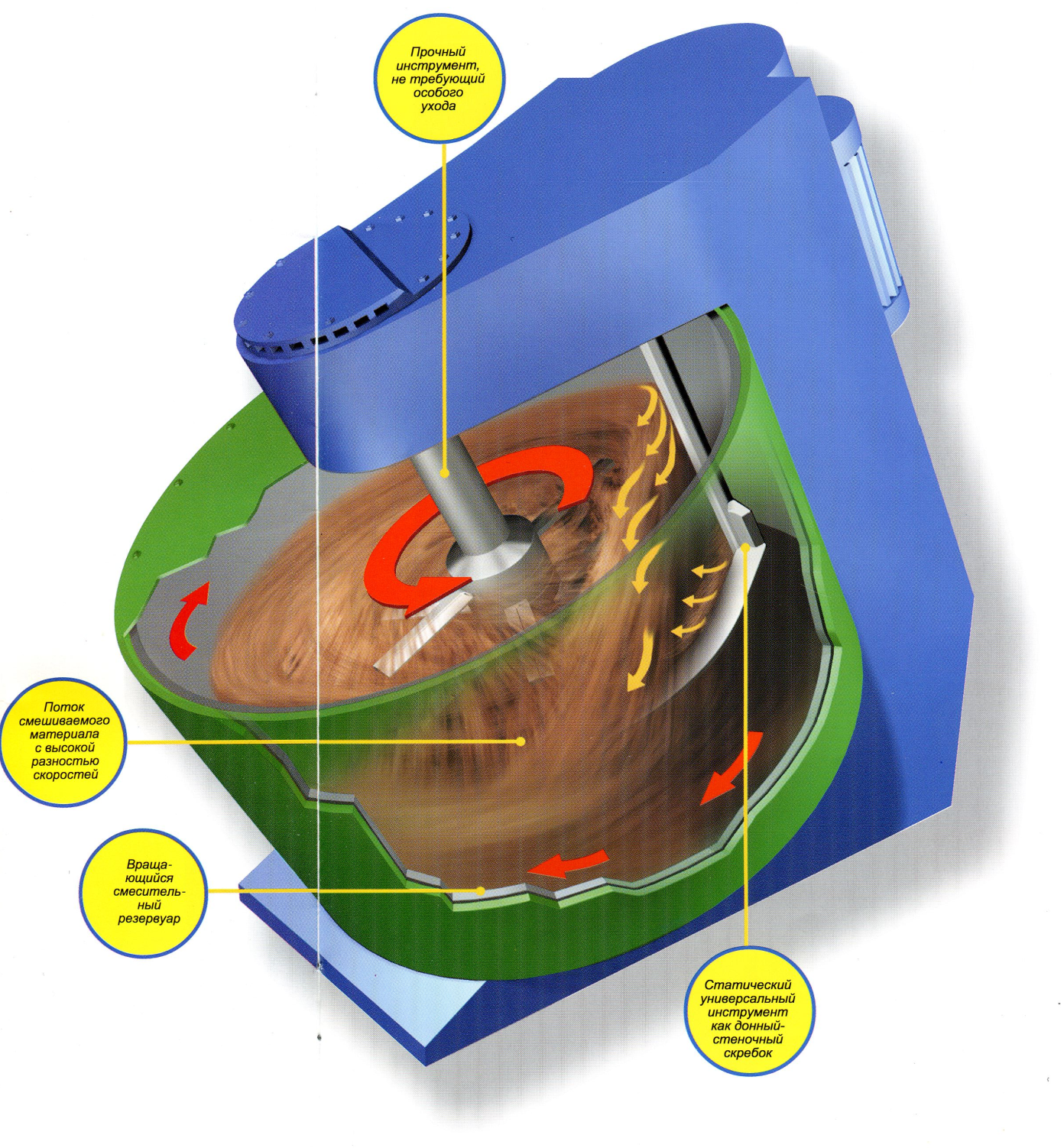

Принцип смешения смесителя «Айрих»
