Проверка тахометра

Электрооборудование

Патрон, 2 - выводы комбинации приборов, 3 - зажим, 4 - жгут проводки.

Задняя крышка, 2 - винты.

Разборка и сборка комбинации приборов

Комбинация приборов (CB400F). 1 - болт крепления, 2 - трос спидометра, 3 - разъемы, 4 - комбинация приборов.

Электрооборудование

Фара (CB400F). 1 - винт, 2 - патрон, 3 - пыльник, 4 - лампа, 5 - разъем переднего габарита, 6 - рассеи-ватель фары, 7 - разъем, 8 - корпус фары.

Указатель поворота. 1 - винт, 2 - патрон, 3 - лам па, 4 - рассеиватель.

Стоп-сигнал. 1 - лампа, 2 - винты, 3 - рассеива­тель.

1 - спидометр, 2 - тахометр, 3 - кольцевое уплот­нение, 4 - винт счетчика дневного пробега.

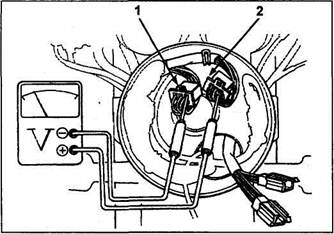

1. При включенном зажигании проверьте наличие напряжения аккумуляторной батареи между выво­дами (Ч/Кч) (+) и (3) (-) разъема проводки.

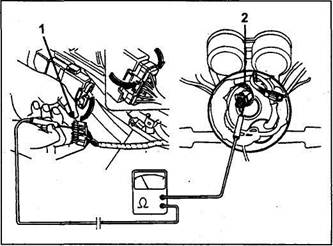

2. Отсоедините разъем модуля зажигания и про­верьте наличие проводимости между выводами (Ж/3), как показано на рисунке.

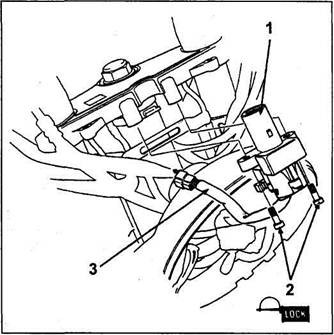

1 - разъем модуля зажигания, 2 - разъем (6Р, Б). Снятие и установка замка зажигания
