Электрооборудование
|
|
|
|
Фара (CB400FIII). 1 - зажим проводки, 2 - болты крепления, 3 - фара, 4 - разъем, 5 - пыльник, 6 - лампа фары.
Комбинация приборов (CB400FIII). 1 - трос спидометра, 2 - разъем, 3 - болты крепления, 4 - комбинация приборов в сборе.
|
| Honda CB400F(CB1) |

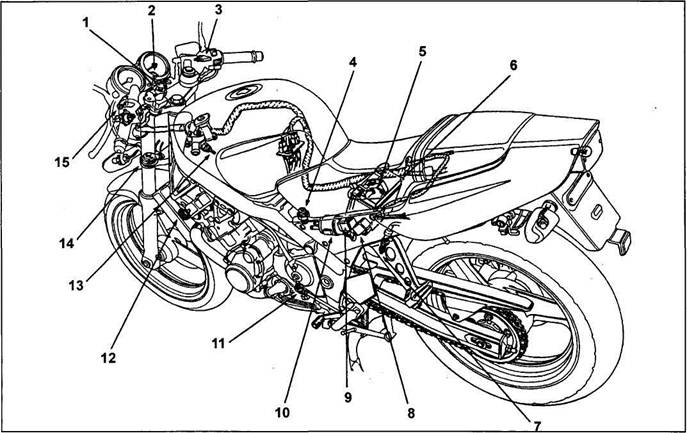

Расположение элементов электрооборудования (CB400F). 1 - замок зажигания, 2 - указатель температуры охлаждающей жидкости, 3 - выключатель стоп-сигнала (переднего тормоза), 4 - датчик давления, 5 - блок предохранителей, 6 - аккумуляторная батарея, 7 - выключатель стоп-сигнала (заднего стоп-сигнала), 8 - реле указателей поворота, 9 - реле отключения подачи топлива, 10 - топливный насос, 11 - выключатель запрещения запуска, 12 - датчик-выключатель по температуре охлаждающей жидкости, 13 - датчик указателя температуры охлаждающей жидкости, 14 - звуковой сигнал, 15 - выключатель сцепления.
|
|
|
|
|
