Коленчатый вал и трансмиссия
|
|
|
|
Коробка передач (1). 1 - выходной вал, 2 - стопорное кольцо, 3 - болты крепления фиксатора bxод-ного вала, 4 - фиксатор первичного вала, 5 - первичный вал, 6 - болт крепления вилки (центральной), 7 • стопорная шайба, 8 - ось вилок переключения передач, 9 - вилка переключения передач (левая), 10 - вилка переключения передач (центральная), 11 - вилка переключения передач (правая), 12 - фиксатор барабана селектора, 13 - установочный штифт, 14 - фиксатор барабана се-лектора, 15 - подшипник барабана селектора, 16 - барабан селектора.
Коленчатый вал и трансмиссия
|

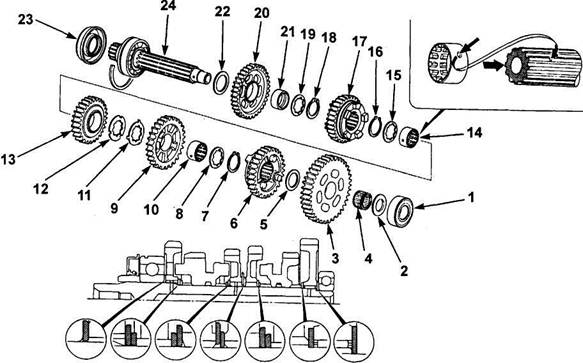

| Вторичный вал. 1 - опорный подшипник, 2 - упорная шайба, 3 - ведомая шестерня 1-й передачи (43), 4 - игольчатый подшипник, 5 - упорная шайба, 6 - ведомая шестерня 5-й передачи (31), 7 - стопорное кольцо, 8 - шлицевая шайба, 9 - ведомая шестерня 3-й передачи (28), 10 - шлицевая втулка шестерни 3-й передачи, 11 - стопорная шайба, 12 - шлицевая шайба, 13 • ведомая шестерня 4-й передачи (30), 14 - шлицевая втулка шестерни 4-й передачи, 15 - шлицевая шайба, 16 - стопорное кольцо, 17 - ведомая шестерня 6-й передачи (29), 18 - стопорное кольцо, 19 - шлицевая шайба, 20 - ведомая шестерня 2-й передачи (39), 21 - втулка шестерни 2-й передачи, 22 - упорная шайба, 23 - сальник, 24 - вторичный вал. Регулировка длины приводной цепиСоединительные пальцы должны выступать на 1. Выпрессуйте палец соединительного звена. 1,2 -1,4 мм. 4. Расклепайте соединительные пальцы. |
2. Отрегулируйте число звеньев.
Номинальное число звеньев................................ 100
3. Установите соединительное звено с новыми
кольцевыми уплотнениями.
5. Проверьте диаметр расклепанной части пальца.
Номинальный диаметр........................ 5,55- 5,85 мм
|
1 - втулочное звено, 2 - кольцевое уплотнение, 3 - боковая пластина.
|
|
|
|
|
