Ведущая звездочка, 2 - корзина сцепления
|
|
|
|
Сцепление
Ведомая шестерня, 2 - ведущая шестерня, 3 - корзина сцепления.
Установка сцепления
Сцепление
|
| Снятие сцепления |

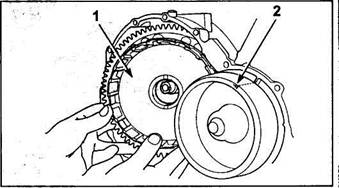

1 - корзина сцепления, 2 - ведомая шестерня, 3 - ведущая шестерня.
 | |||
 | |||
1 - ведомая шестерня, 2 - вспомогательная шестерня, 3, 4 - опорный игольчатый подшипник.
 | |||
 | |||
1 - корзина сцепления, 2 - метка "Т"
 |
1 - корзина сцепления, 2 - опорная втулка, 3 - отвертка.
|
73
|

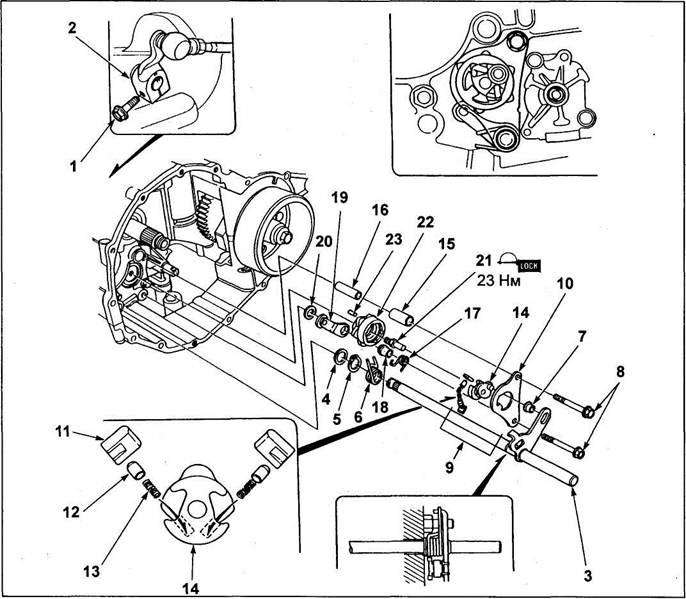

Механизм переключения передач. 1 - болт рычага переключения передач, 2 - рычаг переключения передач, 3 - вал переключения передач, 4 - упорная Шайба, 5 - стопорное кольцо, 6 - возвратная пружина вала, 7 - втулка, 8 - болт копирнои пластины, 9 - копирная пластина и направляющий кулачок в сборе, 10 - копирная пластина, 11 - собачка храповика, 12 - плунжер, 13 - пружина, 14 - направляющий кулачок, 15 - втулка, 16 - установочная втулка, 17 - пружина ограничителя, 18 - втулка, 19 - ограничитель, 20 - шайба, 21 - болт крепления барабана храповика, 22 - барабан храповика, 23 - установочный штифт.
|
|
|
|
|
