Двигатель постоянного тока последовательного возбуждения
|
|
|
|
Математическое описание двигателя постоянного тока параллельного возбуждения
где UЯ – напряжение, приложенное к цепи якоря; Ф – электромагнитный поток двигателя;
– сопротивление якоря и добавочное сопроти-вление; IЯ – ток якоря; k – конструктивные постоянные двигателя;
– число активных проводников якоря двигателя;
– число параллельных ветвей обмотки якоря.

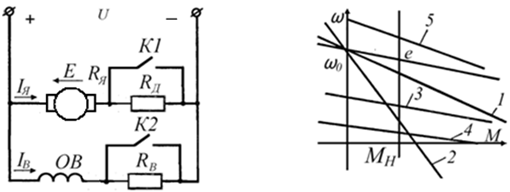

Рис.6.1. ДПТ параллельного возбуждения

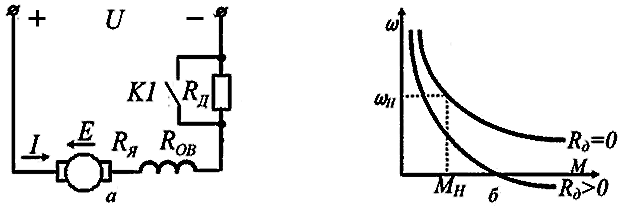

На рис. 6.2 представлена схема включения ДПТ последовательного возбуждения.
Рис. 6.2.ДПТ последовательного возбуждения
Уравнение механической характеристики имеет вид
где Rов – сопротивление обмотки последовательного возбуждения, Ом, а – коэффициент линейной зависимости (в первом приближении) магнитного потока от тока якоря. Регулирование частоты вращения двигателя осуществляют путем введения в цепь якоря дополнительного R. Чем оно больше по величине, тем круче проходят механические ха-рактеристики.
Регулируют скорость вращения также путем шунтирования якоря.
|
|
|
|
|
