В зависимости от типа фильтрующего элемента различают

⇐ Предыдущая 43 44 45 46 474849 50 Следующая ⇒

Кроме того фильтры должны иметь min падение пост. U на эл-ах,min габариты, массу и стоимость.

- емкостные

- индуктивные

- электронные фильтры.

По количеству звеньев – однозвенные и многозвенные.

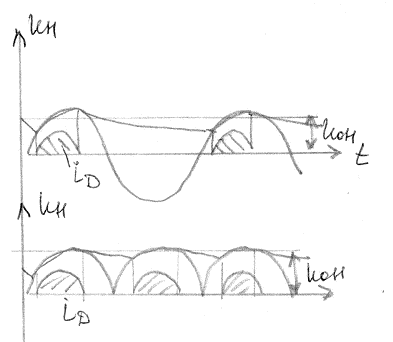

2.2.6.5 Емкостные фильтры

- Однозвенные

при τ ≥ 10T →

p ≤ 10^-2

Целесообразно применять с высокоом. R_нпри P_н не более нескольких десятков ватт.

2.2.6.6 Индуктивные фильтры

Состоит из дросселя _ф, включённым последовательно с нагрузкой.

- однозвенный фильтр

τ₂> τ₁

- ток нагрузочного резистора получ. сглаженным

Вследствие того, что ток в цепи с дросселем во время переходного процесса, обусловленного положительной полуволной выпрямляемого U₂зависит от пост. времени.

, длит. импульса тока ↑ с ростом τ фильтр работает эффективнее при больших L_ф и малых Rн.

Индуктивные фильтры обычно применяются в трёхфазных выпрямителях средней и большой мощности, т.е. на нагрузочные устройства с большими токами.

Недостаток – большие масса и габариты.

Г-обр. фильтры
