Lдр- дроссель предотвращает К.З. контура по переменной составляющей через Ек

Разновидности АГ с параллельным питанием – трёхточки, ёмкостная и индуктивная.LC контур включают 3-мя точками, что позволяет снимать сигнал с контура.

LC – АГ – ёмкостная трёхточка

- момент резонанса

LC – АГ – индуктивная трёхточка

Условие баланса фаз выполняется благодаря тому, что Uк (усилителя) и Uос по отношению к (-Ек) в противофазе.

Условие баланса амплитуд – регулированием

Для уменьшения нелинейных искажений применяют контуры с высокой добротностью ., вводят ООС.

Изменяют частоту колебаний, изменяя С - в схеме индуктивной трёхточки, L – в схеме ёмкостной.

Чаще применяется индуктивная трёхточка, в качестве С применяют варикап.

Генераторы с кварцевой стабилизацией

Применяют кварцевые резонаторы что позволяет уменьшить относительную нестабильность частоты(10^-8)

Кварцевый генератор – тонкая пластинка минерала (кварц, турмалин), установленная в кварцедержателе. Обладает пьезоеффектом – при сжатии пластины на её поверхности появляются разноимённые заряды, которые при растяжении изменяют знак. При воздействии на пластину переменного тока в ней возникает механические упругие колебания, приводящие, в свою очередь, к возникновению зарядов на её гранях. Т.о. кристалл кварца представляет собой электромеханическую систему, обладающую резонансными свойствами для определённых геометрических размеров и среза фиксируется от КГц до 1000 мГц.

Благодаря ничтожному линейному, объёмному, температурному расширению обладает добротностью 10 тысяч.

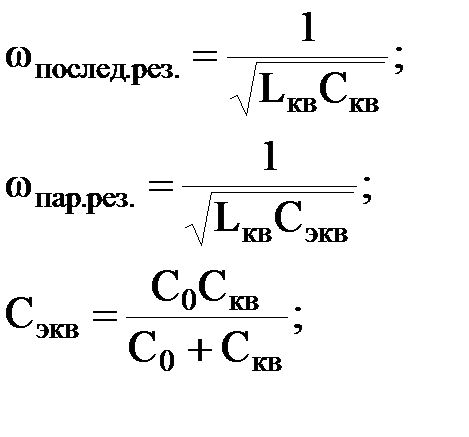

Эквивалентная схема кварцевого резонатора

носит индуктивный характер.
