Передаточное отношение передач

Передаточное отношение передачи (5 стр 351, 352)

1. Передаточное отношение передачи i=, где s- число интервалов(lg), на которое поднимается или опускается луч, изображающий передачу. Для ускорительной передачи s имеет положительное значение (на рис 1.б для i=z5/z6 –подъем на один интервал), для передачи i=z3/z4 (горизонтальная линия), для передачи i=z1/z2= опускается на один интервал).

Передаточные отношения передач первой и второй групп:

2. Передаточные отношения, выраженные через , приближенно могут быть представлены в виде простых дробей:(5 стр 355)

; ; ; ; ; ;

; ; ; ; ; ; .

ПРИЛОЖЕНИЕ 1.8.2

Построить структурную сетку для варианта:, φ = 1,26. Минимальное число вертикальных линий, соответствующие количеству валов I-IV будет равно 4, а горизонтальных – 12, по количеству скоростей вала IV (рис. 2, а). Наносим точки , изображающие ряд частот вращения последнего. На линии вала I располагаем точку 1, т.к. он имеет одну частоту вращения. Располагаем её симметрично, как показано на рисунке. Первая группа состоит из трех передач следовательно, из точки 1 необходимо провести три луча. На линии II, на расстоянии одного отрезка, симметрично точке 1наносим точки 2, 3, 4 и соединяем их с точкой 1. Расстояние между соседними точками на линии II должно быть равно одному интервалу, т.к. характеристика первой группы передач x₁=1 . Для второй группы p_b=2, x₂=3 . На линии III нано­сим точки 5 и 8,симметрично точке 2 на расстоянии трех отрезков, т.к. интервал между ними равен x₂=3 и соединяем их с точкой 2. Аналогично поступаем с точками 6и 9, 7 и 10по отношению к точкам 3и 4. Для третьей группы p_с = 2 , х₃ = 6 . Соединяем точку 5 с равноудаленными точками и n₁₂ и n₆ (с интервалом х₃ = 6), точку 6 — с n₁₁ и n₅ и т. д.

а)б)

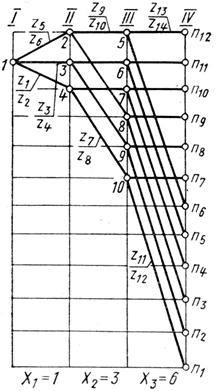

Рис.2. Графическое изображение множительной структуры.

Построим график частот вращения по структурной сетке, изображенной на рис.2, а. Проводим четыре вертикальные и 12 горизонтальных линий (рис. 2, б). Наносим точку 1на уровне n₁₁ и точки 2и 5 на уровне n₁₂. Точки 3 и 4располагаем на том же расстоя­нии от точки 2, что и на структурной сетке. Аналогично поступаем с точками 6, 7, 8, 9 и 10 (аналогично рис 1а). С точек 6-10 проводим по две линии с интервалом х₃ = 6. Со­единяя точки лучами, как на структурной сетке, получим график частот вращения.

ПРИЛОЖЕНИЕ 1.8.3

Построить структурную сетку для варианта с двухскоростным электродвигателем:, φ = 1,26.

Формулу можно для рассматриваемого случая переписать как . Отсюда следует, что коробка скоростей должна иметь структуру . Строим структурную сетку рис.3. Первая группа — «электрическая» с x_э = 3. Нано­сим на линии I точки 1 и 2на расстоянии трех интервалов.

Рис.3. Структурная сетка и график частот вращения коробки скоростей с двухскоростным электроприводом

От каждой из точек 1 и 2 строим обычным способом сетки для структуры .

Построим график частот вращения по структурной сетке, изображенной на рис.3, а. Точки 1* и 2* соответствуют двум частотам вращения двух скоростного электродвигателя. Проводим четыре вертикальные и 12 горизонтальных линий (рис. 2, б). Наносим точку 1 и 3на уровне n₁₁ и точки 2и 6 на уровне n₈. Точки 4 и 5располагаем на том же расстоя­нии от точки 3, что и на структурной сетке. Аналогично поступаем с остальными точками. Со­единяя точки лучами, как на структурной сетке, получим график частот вращения.
