IV. Построение инженерно – геологического разреза
|
|
|
|
При построении инженерно – геологического разреза следует воспользоваться данными столбца 3 таблицы 1.
При этом необходимо учесть такие сведения:
1. Первая (левая) цифра в столбце 3 соответствует толщине грунтового слоя по скважине 1. Эта толщина откладывается либо от уровня дневной поверхности (грунтовый слой №1) либо от подошвы вышележащего слоя (все остальные грунтовые слои).
2. Вторая (правая) цифра в столбце 3 соответствует толщине грунтового слоя по скважине 2. Эта толщина откладывается либо от уровня дневной поверхности (грунтовый слой №1) либо от подошвы вышележащего слоя (все остальные грунтовые слои).
3. Условные обозначения грунтовых слоев представлены в приложении П 2.
4. Поскольку расчетная вертикаль проходит на расстоянии 50
 |

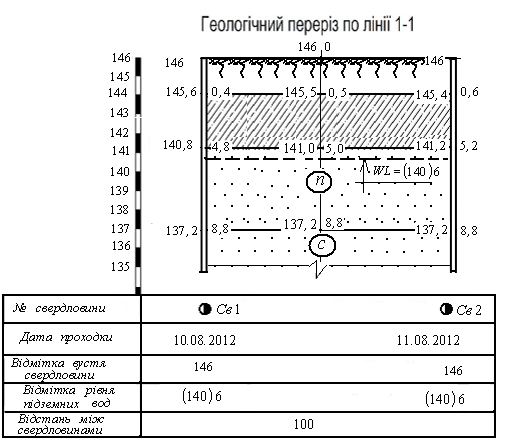

Рис. 1. Инженерно – геологический разрез (пример)
метров от левой скважины, отметки на расчетной вертикали следует определять по формуле:
, (11)
где
- отметка на расчетной вертикали;
- то же, по скважине скв.1;
- то же,, по скважине скв. 2
|
|
|
|
|
