VII. Определение высоты плитной части и Конструирование фундамента
|
|
|
|
Под плитной частью фундамента понимают расстояние от центра арматуры до его верхнего обреза (см. схему на рис. 8).
 |
а)
б)
 |
 |
в)
г)
 |

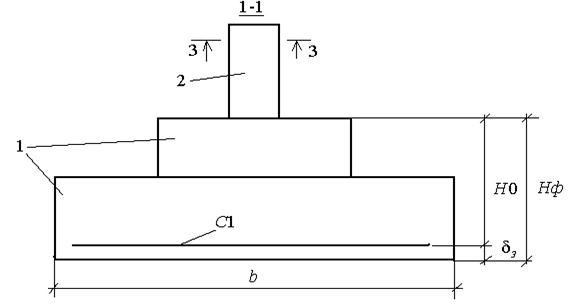

Рис. 8. К определению толщины плитной части фундамента Н0 (схема)
а) – план; б),…,г) - разрезы
1- ступени фундамента; 2- колонна (или подколонник); С1- арматурная сетка; Н0 – толщина плитной части фундамента;
- толщина защитного слоя фундамента (ее принимают в зависимости от агрессивности грунтовых вод); Нф – общая толщина фундамента
Толщину плитной части фундамента определяем по формуле:
, (28)
где
- высота плитной части фундамента (см. схему);
- ширина сечения колонны или подколонника (его меньшая сторона);
- длина сечения
колонны или подколонника (его большая сторона);
- ширина подошвы фундамента;
- длина подошвы фундамента;
;
- прочность бетона на растяжение;
- среднее давление под подошвой фундамента. Здесь
- действующая на фундамент вертикальная сосредоточенная сила;
- глубина заложения его подошвы;
- среднее значение веса фундамента и грунта на его обрезах, отнесенное к площади фундамента.
Высоту ступеней определяем с использованием таблицы 6:
Таблица. 6.
К определению высоты ступеней фундамента
| № п/п | Высота ступени, м | Число ступеней | Высота ступени, м | ||
| Первой (нижней | Второй | Третьей | |||
| 0,3 | - | - | ||
| 0,45 | - | - | ||
0,45 0,6
| 0,3 | 0,3 | - | ||
| 0,60,75
| 0,3 | 0,45 | - | ||
| 0,750,9
| 0,3 | 0,3 | 0,3 | ||
| 0,91,05
| 0,3 | 0,3 | 0,45 | ||
| 1,051,2
| 0,3 | 0,45 | 0,45 | ||
| 1,21,35
| 0,45 | 0,45 | 0,45 | ||
| 1,351,50
| 0,45 | 0,45 | 0,60 | ||
| 1,501,65
| 0,45 | 0,60 | 0,60 | ||
| 1,651,80
| 0,45 | 0,60 | 0,60 |
Длину всех ступеней фундамента, кроме нижней, определяем по формуле
(29)
При этом длину первой (т.е. нижней) ступени фундамента принимаем равной .
Ширину всех ступеней фундамента, кроме нижней, определяем по формуле
(30)
При этом ширину первой (т.е. нижней) ступени фундамента принимаем равной .
Здесь
- подлежащая определению длина
- той ступени фундамента;
- длина - той ступени фундамента;
- высота к- той ступени фундамента;
;
- число ступеней в фундаменте.
Примечания
7.1. Толщину защитного слоя бетона следует принять равной 70,…,100 мм.
7.2. Свойства бетона представлены в приложении П 5.
|
|
|
|
|
