Шпилечные соединения
|
|
|
|

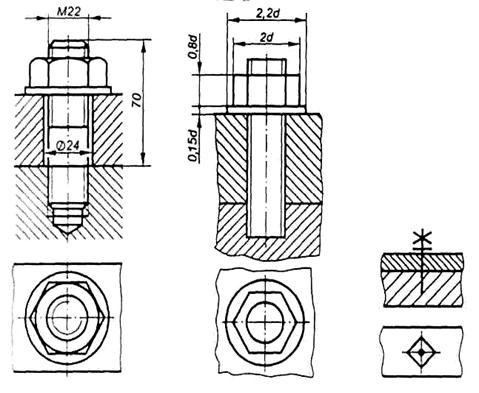

Последовательность выполнения шпилечного соединения
 |
 |
Упрошенное изображение
Условное изображение
если d
2 мм
3. Винтовые соединения – применяют для соединения деталей, испытывающих небольшие нагрузки.
Крепежные винты – применяют для соединения.
Установочные винты – служат для фиксации деталей при сборке и регулирования зазора.
Шурупы – винты для соединения деталей из дерева.

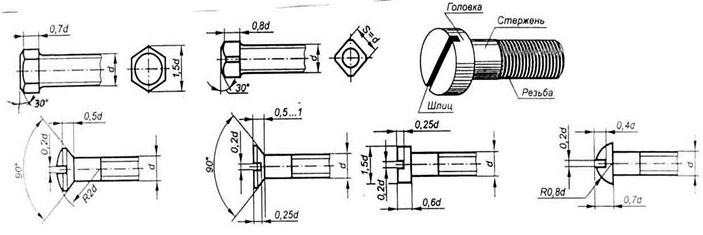

По форме головки- шестигранные, квадратные, цилиндрические, полукруглые,
полупотайные, потайные.
 |

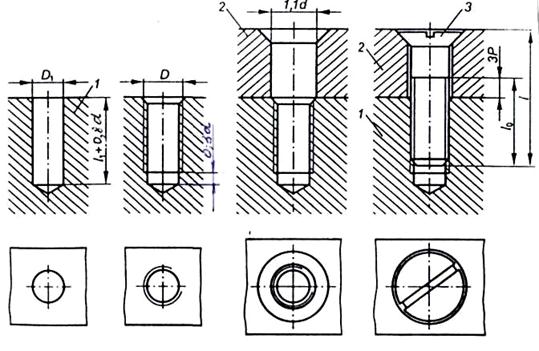

Последовательность выполнения винтового соединения
Винтовые соединения
 |
Упрощенное изображение
Условное изображение
если d2 мм
Условное обозначение:
Винт М24х1,5х90 ГОСТ 1482-84
|
|
|
|
|
