Болтовое соединение
|
|
|
|

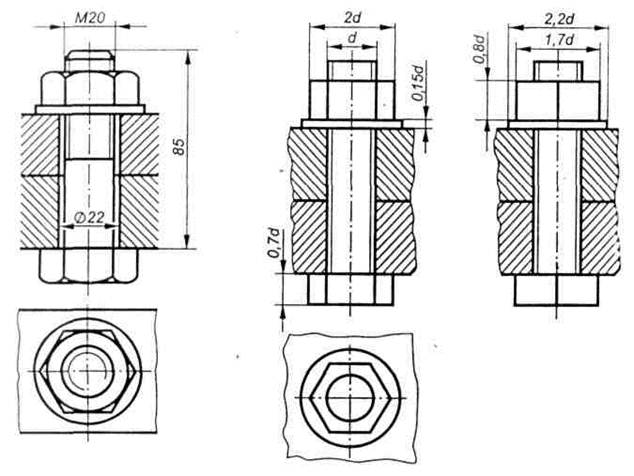

Упрощенное изображение
|
Если диаметр резьбы менее 2 мм, применяют условное изображение:
|
2. Шпилечное соединение – применяют, если в одной из соединяемых деталях нет сквозного отверстия.

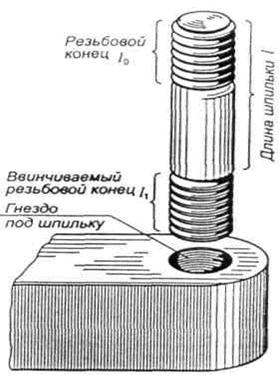

Шпилька – цилиндрический стержень с резьбой на обоих концах.
Шпильки изготавливают типа А (а) и типа Б (б):
|
- длина шпильки,
- гаечный конец,
- ввинчиваемый в деталь конец (зависит от материала детали)
| =d - сталь, бронза, латунь
=1,25d – чугун
= 2d – легкие сплавы
Условное обозначение:
Шпилька М24х1,5х80 ГОСТ 22033-76
|
|
|
|
|
