Укладка укороченных рельсов по внутренней рельсовой нити кривой

В России принято укладывать стыки по наугольнику. Такая схема обусловлена технологией укладки рельсошпальной решетки.

Для укладки стыков по наугольнику по внутренней рельсовой нити укладывают укороченные рельсы, т.к. длина внутренней рельсовой нити короче наружной для любого отрезка кривой между сечениями АА₁ и ВВ₁ (см. рис.), заключенного в угле . При этом укорочение определяется по формуле:.

(8)

Где S₁- расстояние между осями рельсов.

Для переходной кривой , а для круговой φ = ,

Таким образом, суммарное укорочение внутренней рельсовой нити на протяжении круговой кривой и двух переходных

(9)

-укорочение на переходной кривой.

- укорочение на круговой кривой.

Число укороченных рельсов по внутренней рельсовой нити составит

,

Где К - стандартное укорочение рельсов, при длине рельсов 12,5м составляет 40,80 или 120мм.; при длине рельсов 25 м – 80 или 160 мм.

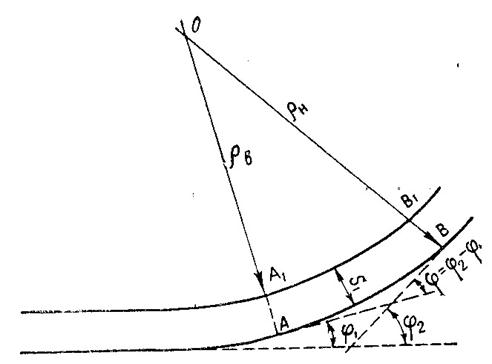

Рис 7 К определению числа укороченных рельсов.

Несовпадение стыков допускают на величину, не превышающую половину укорочения К.
