Геометрические параметры червячно-модульных фрез

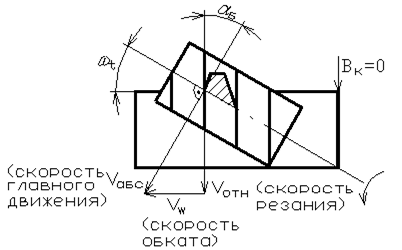

Их рассматривают по отношению к скорости относительного движения режущих кромок фрезы относительно обрабатываемой заготовки (рис. 2.4.1).

Рис. 2.4.1.

Передний угол ЧМФ делают, как правило, равным 0, так как при γ ≠ 0 происходит искажение профиля нарезаемых ЗК, для устранения которого необходим корректировочный расчет профиля зуба фрезы.

Передний угол на боковых сторонах зуба фрезы зависит от направления стружечных канавок. При канавках, расположенных параллельно оси фрезы, передние углы на боковых сторонах равны по абсолютной величине, но противоположны по знаку. При винтовых стружечных канавках как γ_{бок. лев.} =

= γ_{бок. прав.} = 0.

При стружечных канавках, параллельных оси фрезы обеспечивается равномерность фрезерования, технологичность фрезы, ее заточки и контроля.

Задний угол на вершине зуба фрезы α_В зависит от величины падения затылка к:

.

Задний угол α_б в нормальном к боковой поверхности зуба сечении определяется по формуле (т. М на рис. 2.4.2):

.

Рис. 2.4.2.

Обычно α_В = 9÷12º, что обеспечивает при α₀ = 20º α_б = 2÷4º.
