Схема пневматического управления приведена на рис. 15.1.

Каждая буровая установка комплектуется двумя компрессорами: с электрическим и механическим приводом. Тяжелые буровые установки комплектуют тремя компрессорами. В буровых установках с электроприводом все компрессорные установки имеют электрический индивидуальный привод.

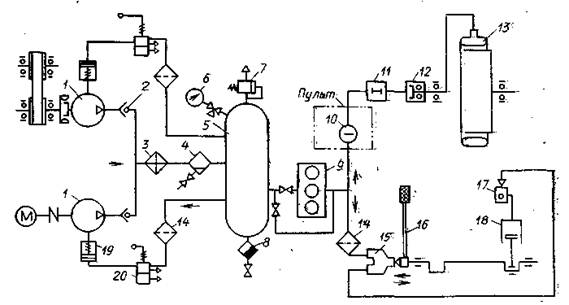

Рис. 15.1 – Схема управления исполнительными механизмами буровой установки

1 – компрессор; 2 – обратные клапаны; 3 – охладитель; 4 – масло-влагоотделитель; 5 – воздухосборник; 6 – манометр; 7 – предохранительный клапан; 8 – влагосборник; 9 – воздохоосушитель; 10 – краны; 11 – клапан-разрядник; 12 – вертлюжок; 13 – шинно-пневматическая муфта; 14 – фильтр тонкой очистки; 15 – кран машиниста; 16 – рычаг тормоза; 17 – п реключательный клапан; 18 – пневмоцилиндр
