Перетворювач малих постійних напруг у стандартний струмовий сигнал
|
|
|
|
Призначений для перетворення нестандартних електричних сигналів (сигналів термопар) у стандартний струмовий сигнал (5мА). Дана схема відрізняється від попередньої тим, що послідовно з резисторним мостом включена термопара (рис. 2.10). У діагональ мосту включений, що компенсує терморезистор RК, він призначений для компенсації температури холодного спаю термопари.

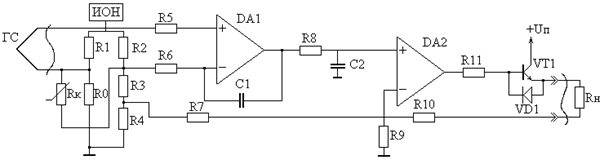

Рис. 2.10. Схема електрична принципова блоку уніфікованого струмового сигналу.
Електрична схема самого перетворювача містить підсилювач, і живиться від двополярного джерела ± 15В живлення. Перетворювач імпульсний.
Існують 2 принципу, по яких будуються блоки живлення: трансформаторний; імпульсний. Імпульсний блок живлення складається з стабілізатора та генератора, який перетворить постійна напруга в змінне із частотою 30 кГц. Оскільки напруга стала змінною, то трансформатор прийняв і видав на виході інше значення напруги. Напруга, що знімається із вторинних обмоток, випрямлюється й фільтрується фільтром.
|
|
|
|
|
