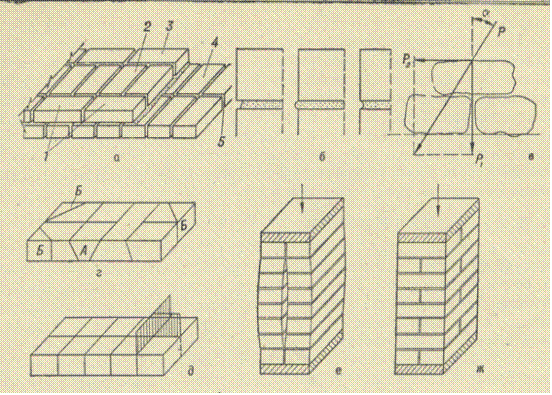

Элементы кладки и правила разрезки

а – элементы кладки; б – расшивка швов; в – воздействие наклонной силы;

г – неправильное расположение плоскостей разрезки; д – правильное расположение плоскостей разрезки; е – кладка без перевязки; ж – кладка с перевязкой;

1 – верста; 2 – забутка; 3- ложковый ряд; 4- тычковый ряд; 5 – шов.

Правило 1. Кладку необходимо вести плоскими рядами, перпендикулярными направлению действующей нагрузки (Р).

Правило 2. Внутри каждого ряда плоскости (швы), разграничивающие одни камни от других, должны быть перпендикулярны к постели. При этом одна система плоскостей должна быть перпендикулярна к лицевой поверхности кладки, а другая – ей параллельна (Рис. д). Т.е. все швы в массиве кладки должны быть взаимно перпендикулярны.

Правило 3. Вертикальные швы в смешанных рядах кладки (или через определённое количество рядов) должны быть перевязаны, то есть не должны совпадать (Рис. ж, е).
