Лекция 2. Показатели надежности ТС

Для решения задач надежности ТС, к которым относятся и ЛК военного и гражданского назначения, необходимо в первую очередь установить основные показатели, численные значения которых определяют уровень надежности ТС (изделия, машины, устройства и т.п.).

Рассмотрим основные показатели надежности, которые могут количественно оценивать уровень безотказности, долговечности, сохраняемости и ремонтопригодности.

Показатели безотказности.

Вероятность безотказной работы является основным показателем безотказности ТС, который показывает вероятность того, что в заданном интервале времени (или в пределах заданной наработки) отказа системы не возникнет. Вероятность безотказной работы может применятьсядля оценки уровня безотказности как восстанавливаемых, так и невосстанавливаемых систем и устройств. Значение ‚ как всякой вероятности, может находиться в пределах .

Например, если вероятность безотказной работы ТС в течение равняется 0,95‚ то это означает, что из большого количества систем в среднем 5% машин потеряют свою работоспособность раньше, чем через работы.

Показатель применим для оценки безотказности и одного изделия. В этом случае он определяет возможность изделия проработать без отказов заданный период времени. Вероятность безотказной работы и вероятность отказа образуют полную группу событий, поэтому

Значение характеризует степень опасности отказа и поэтому, чем ниже его значение, тем, при прочих равных условиях, изделие будет работать более надежно. Например‚ для ответственных изделий авиационной техники допустимые значения вероятности безотказной работы доходят до и выше.

Если последствия отказа связаны с незначительными экономическими потерями, допустимое значение принимается обычно в пределах . Значение вероятности безотказной работы данного изделия можно определить, если известен закон распределения сроков наработок до отказа, который называют также законом надежности.

На рис. 2.1 представлена схема формирования закона надежности в дифференциальной (плотность вероятности) и интегральной формах. Причиной отказа является случайный процесс изменения выходного параметра изделия с течением времени от начального до предельно допустимого значения . В силу случайности процесса он может протекать с различной интенсивностью, и наработки до предельного состояния, т.е. наработки до отказа проявляются как случайная величина .

Рис. 2.1. Схема формирования закона надежности.

Закон распределения может быть выражен в аналитической форме или в виде гистограммы, полученной на основании статистических данных.

Если для данного выходного параметра известен закон распределения наработок до отказа, то вероятность безотказной работы может быть определена для любого заданного значения по зависимости .

Численно значения и равны соответственно площади под кривой распределения до и после значения (рис. 2.1,б).

Следует иметь в виду, что применение показателя без указания периода времени ‚ в течение которого рассматривается работа изделия, смысла не имеет. Чем ниже требования безотказности, тем большую длительность работы изделия можно допускать.

При этом могут быть два способа выбора показателей безотказности.

1. При высоких требованиях к надежности изделия задаются допустимым значением и определяют время работы изделия , соответствующее данной регламентированной вероятности безотказной работы. Значение называется гамма-процентным ресурсом (неслучайная величина) и по его значению судят о большей или меньшей безотказности изделий. При γ =50% получим значение среднего ресурса Тср.р.

2. При обычных требованиях к надежности, если отказ не приводит к тяжелым последствиям, можно задаваться установленным ресурсом изделия t =Tу.р, (или cроком службы t =Тсл). В этом случае о безотказности изделия судят непосредственно по значению Р(t)‚ соответствующей установленному ресурсу.

Параметр потока отказов ω.

,

где Ω(t) - среднее число отказов в данном интервале времени от 0 до t (так

называемая ведущая функция). Тm - наработка на отказ. Параметр потока отказов ω - это среднее число отказов изделия в единицу времени. Данный параметр применяется для восстанавливаемых ТС в случае отказов, которые легко устранимы и не приводят к каким-либо значительным последствиям (например, замена инструмента при работе на металлорежущем станке).

Запас надежности Kн, который представляет отношение Хmax к такому значению параметра Х γ, при котором с вероятностью γ параметр не выйдет за данные пределы, т.е.

.

Период времени, в течение которого обеспечивается Кн≥1, называется гарантированным периодом безотказной работы изделия Tr.

Интенсивность отказов (λ-характеристика). Это условная плотность вероятности возникновения отказа изделия, определяемая для рассматриваемого момента времени при условии, что до этого момента времени отказ не возник.

Интенсивность отказов в общем случае является функцией времени λ(t) и связана с другими характеристиками закона надежности зависимостью

.

В практике расчетов безотказности ТС применение интенсивности отказов целесообразно на периоде нормальной эксплуатации, для которого значение λ принимается постоянной величиной (λ=const).

Качественная зависимость интенсивности отказов от времени изображена на рис. 2.2.

Рис. 2.2. Зависимость интенсивности отказов от времени.

Как следует из рисунка, условно можно выделить три временных интервала, на которых поведение λ(t) > 0 существенно различно. Интервал длительностью от 0 до t1 - интервал приработки. На нем интенсивность отказов монотонно уменьшается, достигая к моменту времени некоторой стационарной интенсивности. Само название интервала указывает на то, что на нем отказы устройств обусловлены в основном некачественностью сборки, монтажа, нарушением технологии, дефектами комплектующих изделий и т.д. В начале интервала приработки устройства со скрытыми дефектами отказывают с большей вероятностью. Интенсивность отказов к концу интервала приработки падает. После этого следует интервал нормальной работы длительностью tн =t2 - t1 ‚ на котором отказы устройств в основном обусловливаются случайными, факторами, действующими при эксплуатации, скрытыми дефектами. Интенсивность отказов λ можно считать постоянной (λ=const) на всем интервале нормальной работы. Для многих комплектующих изделий именно эта интенсивность отказов λ, особенно в радиоэлектронике, приводится в справочниках по надежности.

При этом, вероятность безотказной работы на интервале нормальной работы определяется зависимостью

За интервалом нормальной работы следует интервал старения, на котором интенсивность отказов монотонно возрастает. На этом интервале все значительнее начинают сказываться усталостные напряжения в конструкциях устройств, деградация отдельных функциональных блоков и комплектующих.

Показатели долговечности.

К основным показателям долговечности относят технический ресурс, средний ресурс, гамма-процентный ресурс и срок службы.

Технический ресурс – наработка объекта от начала его эксплуатации или возобновления после ремонта до перехода в предельное состояние. Для неремонтируемых (невосстанавливаемых) объектов он совпадает с наработкой до отказа.

Средний ресурс – математическое ожидание технического ресурса.

Гамма-процентный ресурс – наработка, в течение которой объект не достигает предельного состояния с вероятностью γ, выраженной в процентах.

Срок службы – календарная продолжительность от начала эксплуатации объекта до перехода в предельное состояние. Для ремонтируемых объектов различаются доремонтный, межремонтный, послеремонтный и полный (до списания) сроки службы. Срок службы измеряется в единицах календарного времени.

Рассмотренные показатели надежности не характеризуют интегрально надежность восстанавливаемой системы. Для этой цели служат комплексные показатели надежности.

Комплексные показатели надежности.

К ним относятся коэффициент готовности, коэффициент оперативной готовности и коэффициент технического использования.

Коэффициент готовности Kг(t) – вероятность того, что система окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых применение системы по назначению не предусматривается. В общем случае Kг(t) является функцией времени. Однако для больших интервалов времени его определяют по формуле

Из этой формулы видно, что коэффициент готовности характеризует одновременно два различных свойства системы: безотказность и ремонтопригодность (восстанавливаемость). T0 – средняя наработка на отказ. Тв – среднее время восстановления.

Коэффициент оперативной готовности характеризует надежность систем, необходимость применения которых возникает в произвольный момент времени и которые должны проработать определенное время с заданной вероятностью безотказной работы. Как правило

где tp – требуемое время безотказной работы после начала оперативного использования системы. До момента оперативного использования система может находиться в режиме дежурства (при полных или облегченных нагрузках, но без выполнения заданных рабочих функций) или в режиме применения – для выполнения других рабочих функций. В обоих режимах возможно возникновение отказов и восстановления работоспособности системы.

Коэффициент сохранения эффективности – это отношение значения показателя эффективности использования ТС по назначению за определенную продолжительность эксплуатации к номинальному значению показателя эффективности, вычисленному при условии, что отказы ТС в течение этого периода не возникают.

В практике, как правило, ограничиваются расчетом коэффициента оперативной готовности .

Коэффициент технического использования Kти – это отношение математического ожидания интервала времени пребывания объекта в работоспособном состоянии за некоторый период эксплуатации к длительности этого периода. Коэффициент технического использования (Kти) характеризует долю времени нахождения объекта в работоспособном состоянии за данный период, включающий все виды технического обслуживания и ремонтов, и определяется зависимостью

где Траб - общее время полезной работы машины при ее использовании по назначению за заданный период эксплуатации; ΣTiрем - суммарное время простоев машины из-за ее ремонта и технического обслуживания за тот же период.

Коэффициент технического использования является безразмерной величиной (0≤Кти≤1), и чем выше его значение, тем машина более приспособлена к длительной работе. Коэффициент Кти численно равен вероятности того, что в данный, произвольно взятый момент времени ТС работает, а не ремонтируется и не находится на техническом обслуживании.

На этапах проектирования и разработки ТС и устройств указанные показатели оцениваются расчетным путем, на этапах производства и эксплуатации определяются на основе результатов испытаний.

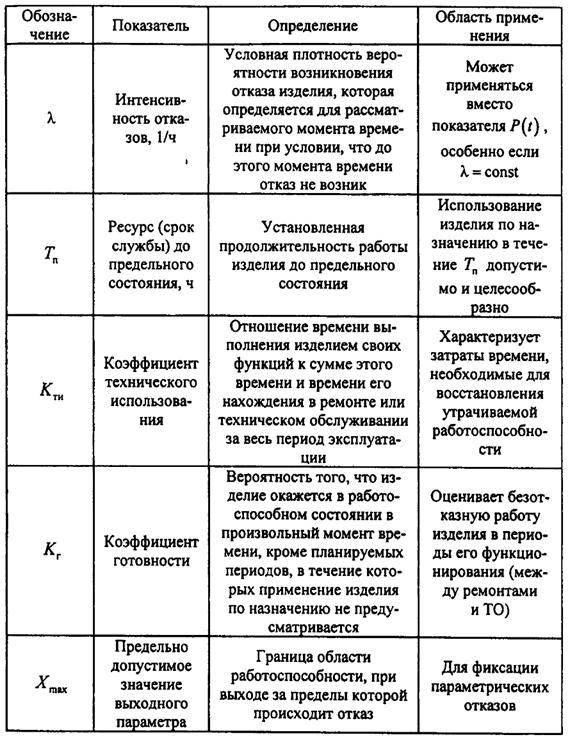

Основные показатели надежности сведены в таблицу 2.1.

Таблица 2.1.

Основные виды и классификация отказов.

При расчете показателей надежности большое значение имеет вид и характер возникающих или возможных отказов.

Основными признаками, определяющими различные виды отказов, служат характер возникновения и протекания процессов, приводящих к отказу, последствия отказов и методы их устранения.

С этой точки зрения существуют следующие основные виды отказов:
