Задаючий генератори
|
|
|
|
Чистота спектра вихідного сигналу РПП.
Спектр сигналу на виході передавача при відсутності модуляції повинен бути монохроматичним. Він не повинен містити флуктуаційних шумів, вищих гармонік і т.д.
Задаючий генератори (автогенератори) будуються по схемах ємнісній або індуктивній триточках. Незалежно від схеми задаючих генераторів до них пред'являються ряд однакових вимог.
Вимоги до задаючих генераторів:
- забезпечення необхідного рівня вихідної напруги й потужності;
- забезпечення стабільності рівня вихідної напруги й потужності;
- забезпечення необхідної стабільності частоти вихідного сигналу при зміні живлячих напруг, температури навколишнього середовища, вологості й т.д.;
- стійкість генерації;
- малі власні шуми;
- монохроматичність спектра вихідного сигналу.

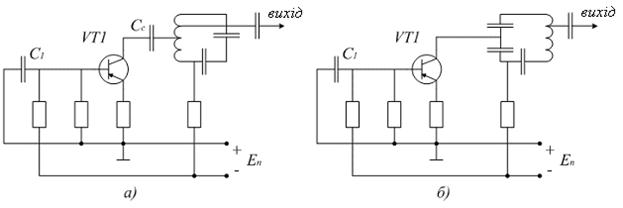

Схеми задаючих генераторів представлені на рис. 4.2.
Рисунок 4.2 – Задаючий генератор
На рис. 4.2а представлена схема задаючого генератора зібрана за схемою індуктивної триточки, на рис. 4.2 б - по ємнісній триточці.
|
|
|
|
|
