Основними показниками ЧД є

є одним з основних показників ЧД.

Серед безлічі схем ЧД найбільше застосування отримали:

- частотний детектор з розстроєними контурами;

- диференціальний частотний детектор із двома зв'язаними настроєними в резонанс контурами;

- дробовий детектор (детектор відношень).

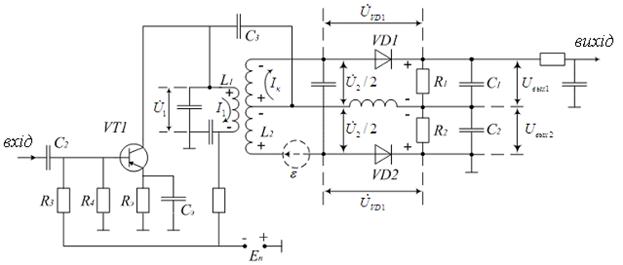

Схема ЧД зі зв'язаними й настроєними в резонанс контурами представлена на рис. 3.33.

Рисунок 3.33 - ЧД зі зв'язаними й настроєними в резонанс контурами

Крім індуктивного зв'язку між контурами в схемі є зв'язок колектора транзистора VT1 із середньою точкою вторинного контуру через ємність .

Елементи , , і , , являють собою схеми двох амплітудних детекторів. Зв'язані контури виступають у ролі перетворювача виду модуляції.

Побудуємо векторні діаграми напруг і струмів у схемі перетворювача модуляції.

Позначимо вектором напругу на першому контурі. Струм у котушці відстає по фазі від напруги на . Цей струм наводить у вторинному контурі е.р.с. , що відстає від нього по фазі на (). Під дією цієї е.р.с. у другому контурі виникає струм . Фазовий зсув цього струму відносно е.р.с. залежить від миттєвого значення частоти сигналу, що детектується (рис. 3.34а).

Рисунок 3.34

Якщо девіація частоти частотно-модульованого сигналу дорівнює нулю (тобто ), то частота несучого коливання дорівнює частоті настроювання другого контуру. Другий контур у цьому випадку настроєний у резонанс. Другий контур стосовно е.р.с. є послідовним. На резонансній частоті його опір дорівнює опору втрат . Тому фазовий зсув між і дорівнює нулю (рис. 3.34а). Струм створює на індуктивності напруга , зсунута до нього на .

Напруга, прикладена до діодів і рівна

и.

Амплітудні детектори симетричні й мають однаковий коефіцієнт передачі. Тоді напруги на й однакові, а оскільки вони включені зустрічно – вихідна напруга дорівнює нулю. Якщо частота сигналу вище частоти контуру (), то струм трохи відстає по фазі від е.р.с. (рис. 3.34б), тому що опір контуру має індуктивний характер. Напруга як і раніше випереджає на . У результаті цього напруги й зрушені на кут більший . Результуюча напруга на діоді стає більше, ніж на діоді . Якщо частота сигналу буде менше резонансної частоти контурів (), то опір другого контуру буде носити ємнісний характер і зсув по фазі між і буде менше . Тому на виході детектора з'явиться деяка постійна напруга, величина якого залежить від відхилення частоти сигналу стосовно резонансної частоти, а знак відповідає стороні відхилення частоти сигналу. У результаті одержимо детекторну характеристику, що відповідає рис. 3.32.

Слід зазначити, що вихідна напруга ЧД залежить не тільки від величини девіації частоти, але й амплітуди вхідної напруги. Така залежність у випадку впливу перешкод приводить до появи у вихідному сигналі ЧД паразитної амплітудної модуляції. Для виключення паразитної амплітудної модуляції перед ЧД доводиться ставити амплітудний обмежувач.

У випадку використання дробового детектора необхідність в амплітудному обмежувачі відпадає [4, 5, 6, 7].
