Горячая объемная штамповка на кривошипных горячештамповочных прессах (КГШП)
|
|
|
|
Преимущества ГОШ на КГШП по сравнению со штамповкой на молотах: выше точность поковок; выше производительность; меньше штамповочные уклоны и припуски на механическую обработку; лучше условия труда. Поэтому в серийном и крупносерийном производстве на современных заводах применяют только КГШП. Молотов нет. Пример: кузнечный завод КАМАЗа.
Молоты более универсальное оборудование и поэтому их целесообразно применять в мелкосерийном производстве.
В отличие от молотов на КГШП ударного приложения нагрузки нет, поэтому штампы имеют сборную конструкцию.
Схема штампа КГШП представлена на рис. 21.

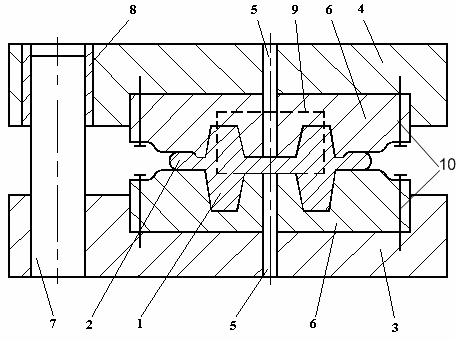

Рис. 21. Схема штампа КГШП:
1 – поковка; 2 – облой; 3 – нижняя плита; 4 – верхняя плита; 5 - выталкиватели; 6 – верхняя и нижняя вставка; 7 – направляющая колонка (запрессована в отверстии нижней плиты); 8 –направляющая втулка(запрессована в отверстии верхней плиты); 9 – исходная заготовка (цилиндр); 10 – болты
Примеры поковок, штампуемых на КГШП: шатун, шестерня, каленвал автомобиля.
|
|
|
|
