Образование и распространение волн в упругой среде

Э. С. Эддингтон

ВОЛНЫ В УПРУГИХ СРЕДАХ

«Путешествующему на корабле кажется, что океан состоит из волн, а не из воды».

(Кэмбридж, 1929 г.)

Начнем с определения упругой среды. Как можно заключить из названия упругая среда это такая среда в которой действуют силы упругости. Применительно к нашим целям, добавим, что при любом возмущении этой среды (не эмоциональной бурной реакции, а отклонении параметров среды в каком то месте от равновесных) в ней возникают силы, стремящиеся вернуть нашу среду в первоначальное равновесное состояние. При этом мы будем рассматривать протяженные среды. Насколько протяженные это мы уточним в дальнейшем, а пока будем считать, что этого достаточно. Например представим себе длинную пружину, закрепленную с обоих концов. Если в некотором месте пружины сжать несколько витков, то сжатые витки будут стремиться расжаться, а соседние витки, которые оказались растянутыми, будут стремиться сжаться. Таким образом наша упругая среда – пружина будет стараться придти в первоначальное спокойное (невозмущенное) состояние.

Газы, жидкости, твердые тела представляют собой упругие среды. Важным в предыдущем примере является то обстоятельство, что сжатый участок пружины действует на соседние участки, или по ученому говоря, передает возмущение. Похожим образом и в газе, создавая в каком то месте например область пониженного давления, соседние области, стремясь выровнять давление, будут передавать возмущение уже своим соседям, те в свою очередь своим и так далее.

Пара слов о физических величинах. В термодинамике как правило состояние тела определяется общими для всего тела параметрами, давлением газа, его температурой и плотностью. Теперь же нас будет интересовать локальное распределение этих величин.

Если колеблющееся тело (струна, мембрана и т. д.) находится в упругой среде (газ как мы уже знаем это упругая среда), то оно приводит в колебательное движение соприкасающиеся с ним частицы среды. Вследствие этого в прилегающих к телу элементах среды возникают периодические деформации (например, сжатия и разряжения). При этих деформациях в среде появляются упругие силы, стремящиеся вернуть элементы среды к первоначальным состояниям равновесия; благодаря взаимодействию соседних элементов среды упругие деформации будут передаваться от одних участков среды к другим, более удаленным от колеблющегося тела.

Таким образом, периодические деформации, вызванные в каком-нибудь месте упругой среды, будут распространяться в среде с некоторой скоростью, зависящей от ее физических свойств. При этом частицы среды совершают колебательные движения около положений равновесия; от одних участков среды к другим передается только состояние деформации.

Когда рыба «клюет» (дергает за крючок), то от поплавка по поверхности воды разбегаются круги. Вместе с поплавком смещаются соприкасающиеся с ним частицы воды, которые вовлекают в движение ближайшие к ним другие частицы и так далее.

Такое же явление происходит с частицами натянутого резинового шнура, если один его конец привести в колебание (рис. 1.1).

Распространение колебаний в среде называют волновым движением Рассмотрим подробнее, как возникает волна на шнуре. Если зафиксировать положения шнура через каждые 1/4 Т (Т - это период, с которым на рис.1.1 колеблется рука) после начала колебаний его первой точки, то получится картина, показанная на рис. 1.2, б—д. Положение а соответствует началу колебаний первой точки шнура. Десять его точек помечены цифрами, а пунктирные прямые показывают, где находятся одни и те же точки шнура в разные моменты времени.

Через 1/4 Т после начала колебания точка 1 занимает крайнее верхнее положение, а точка 2 только начинает свое движение. Поскольку каждая последующая точка шнура начинает свое движение позже предыдущей, то в промежутке 1—2 точки располагаются, как показано на рис. 1.2, б. Еще через 1/4 Т точка 1 займет положение равновесия и будет двигаться вниз, а верхнее положение займет точка 2 (положение в). Точка 3 в этот момент только начинает свое движение.

За целый период колебания распространяются до точки 5 шнура (положение д). По окончании периода Т точка 1, двигаясь вверх, начнет свое второе колебание. Одновременно с ней начнет двигаться вверх и точка 5, совершая свое первое колебание. В дальнейшем эти точки будут иметь одинаковые фазы колебаний. Совокупность точек шнура в интервале 1—5 образует волну. Когда точка 1 закончит второе колебание, на шнуре вовлекутся в движение еще точки 5—10, т. е. образуется вторая волна.

Если проследить за положением точек, имеющих одинаковую фазу, то будет видно, что фаза как бы переходит от точки к точке и движется вправо. Действительно, если в положении б фазу 1/4 имеет точка 1, то в положении в эту же фазу имеет точка 2 и т. д.

Волны, в которых происходит перемещение фазы с определенной скоростью, называют бегущими. При наблюдении за волнами видно именно распространение фазы, например движение гребня волны. Отметим, что все точки среды в волне колеблются около своего положения равновесия и вместе с фазой не перемещаются.

Итак:

Процесс распространения колебательного движения в среде называется волновым процессом или просто волной.

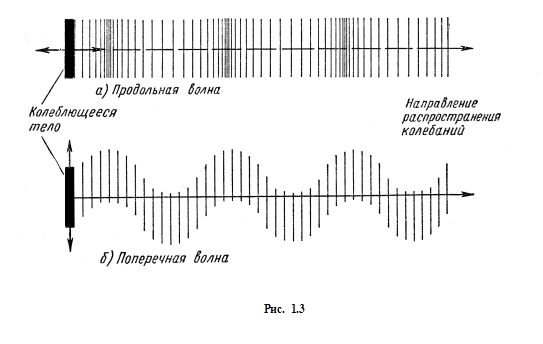

В зависимости от характера возникающих при этом упругих деформаций различают волны продольные и поперечные. В продольных волнах частицы среды колеблются вдоль линии, совпадающей с направлением распространения колебаний. В поперечных волнах частицы среды колеблются перпендикулярно к направлению распространения волны. На рис. 1.3 показано расположение частиц среды (условно изображенных в виде черточек) в продольных (а) и поперечных (б) волнах.

Жидкие и газообразные среды не имеют упругости сдвига и поэтому в них возбуждаются только продольные волны, распространяющиеся в виде чередующихся сжатий и разрежений среды. Волны, возбуждаемые на поверхности поды, являются поперечными: они обязаны своим существованием земному тяготению. В твердых телах могут быть вызваны и продольные и поперечные волны; частным видом поперечных воли являются крутильные, возбуждаемые в упругих стержнях, к которым приложены крутильные колебания.

Предположим, что точечный источник волны начал возбуждать в среде колебания в момент времени t = 0; по истечении времени t это колебание распространится по различным направлениям на расстоянии r_i = c_it, где с_i — скорость волны в данном направлении.

Поверхность, до которой доходит колебание в некоторый момент времени, называется фронтом волны.

Понятно, что фронт волны (волновой фронт) перемещается со временем в пространстве.

Форма фронта волны определяется конфигурацией источника колебаний и свойствами среды. В однородных средах скорость распространения волны везде одинакова. Среда называется изотропной, если эта скорость одинакова по всем направлениям. Фронт волны от точечного источника колебаний в однородном и изотропной среде имеет вид сферы; такие волны называются сферическими.

В неоднородной и не изотропной (анизотропной) среде, а также от неточечных источников колебаний фронт волны имеет сложную форму. Если фронт волны представляет собой плоскость и эта форма сохраняется по мере распространения колебаний в среде, то волну называют плоской. Малые участки фронта волны сложной формы можно считать плоской волной (если только рассматривать небольшие расстояния, проходимые этой волной).

При описании волновых процессов выделяют поверхности, в которых все частицы колеблются в одинаковой фазе; эти «поверхности одинаковой фазы» называются волновыми, или фазовыми.

Ясно, что фронт волны представляет собой переднюю волновую поверхность, т.е. наиболее удаленную от источника, создающего волны, и волновые поверхности также могут быть сферическими, плоскими или иметь сложную форму в зависимости от конфигурации источника колебаний и свойств среды. На рис. 1.4 условно показаны: I — сферическая волна от точечного источника, II – волна от колеблющейся пластинки, III — эллиптическая волна от точечного источника в анизотропной среде, в которой скорость распространения волны с плавно изменяется по мере возрастания угла α, достигая максимума вдоль направления АА и минимума вдоль ВВ.
