Формулы Грина и теорема о единственности

Если произвольный вектор D не испытывает скачков в пределах некоторого объема V, то его можно представить в виде: D =y×grad(j)=y× Ñ j, где y и j - некие скаляры, также непрерывные в объеме V. Для дивергенции вектора D, используя формулы дифференцирования, можно записать:

Применяя к вектору D теорему Остроградского – Гаусса заметим, что элементарный поток вектора D через любой малый элемент поверхности S, ограничивающий выбранный объем V, равен:

где (Ñ j)_n – проекция градиента скаляра j на направление нормали к элементу поверхности dS. Подставим два полученных выражения в (1.35):

. (1.36)

Выражение (1.36) называется теоремой Грина. Положим в (1.36) y = j. В областях поля, где отсутствуют заряды и удовлетворяется уравнение Лапласа: div D = Ѳj = Dj = 0, выражение (1.36) приобретает вид:

. (1.37)

Выражение (1.37) известно как первая формула Грина.

Запишем выражение, аналогичное (1.36), но поменяем местами j и y.

(1.38)

Вычитая (1.38) из (1.36), получим выражение:

, (1.39)

которое называют второй формулой Грина. Эти формулы важны при расчетах электростатических полей.

Следствие I. Из второй формулы Грина может быть получена теорема о единственности: «Решение уравнения Лапласа, удовлетворяющее заданным граничным условиям является единственным». Из теоремы о единственности следует, что для получения решения уравнения Лапласа можно применять любые способы, какими бы они ни казались на первый взгляд странными, лишь бы полученное решение удовлетворяло граничным условиям. Это решение и будет правильным и единственным верным. Доказательство теоремы проводится методом «от противного». Предположим, что существуют две различные функции, удовлетворяющие заданным граничным условиям и являющиеся решениями уравнения Лапласа: Dj º Ѳj = 0 и Dy º Ѳy = 0. Тогда правая часть второй формулы Грина (1.39) обращается в нуль при любой форме и размере объема поля V, а следовательно при любой форме ограничивающей поверхности S. Тогда подынтегральное выражение в левой части должно равняться нулю, что возможно только при условии y º j, т.е. теорема доказана.

Следствие II. Вторым важным следствием из формул Грина и теоремы о единственности является возможность замены эквипотенциальной поверхности бесконечно тонким проводящим листом. Поскольку мы рассматриваем электростатические поля, то на проводящей поверхности не может быть движущихся зарядов, т.е. не может быть разности потенциалов. В свою очередь это означает, что равна нулю составляющая напряженности поля вдоль поверхности (тангенциальная составляющая), т.е. силовые линии нормальны (перпендикулярны) проводящей поверхности. Получается, что замена любой эквипотенциальной поверхности тонким металлическим листом не нарушает картины электростатического поля и не влияет на величину потенциала и напряженности в любой точке поля. Развитием этой идеи служит замена массивного электрода со сложным распределением поверхностной плотности зарядов на тонкую проводящую поверхность, совпадающую с границей электрода. Если эта тонкая поверхность совпадает с эквипотенциальной поверхностью какого-то распределения точечных зарядов (одного или нескольких) внутри этой поверхности, то при расчетах можно заменить поле, создаваемое массивным электродом, на поле, создаваемое этими несколькими фиктивными точечными зарядами, что существенно упрощает расчеты.

Следствие III. Из первой формулы Грина (1.37) следует, что характер поля полностью определяется значениями потенциала и его производной (по нормали) на граничной поверхности. Из этого вытекает метод расчета электростатических полей, называемый «метод изображений». Суть этого метода состоит в том, что если производится расчет характеристик поля с какой-либо одной стороны эквипотенциальной поверхности, то совершенно неважно, как реально выглядит поле с другой стороны этой поверхности. На этой другой стороне поверхности (например, под землей или внутри металла) можно проводить различные замены: проводник допускается заменять на диэлектрик или наоборот, диэлектрик на другой диэлектрик и т.п., лишь бы не изменить значение потенциала и его производных на граничной поверхности.

Электрическое поле на границе раздела двух диэлектриков

На границе раздела двух диэлектриков с различными величинами диэлектрической проницаемости e₁ и e₂ выполняются следующие граничные условия:

1. тангенциальные (касательные к поверхности раздела) компоненты вектора напряженности равны между собой Е_{1 t} = E _{2 t};

2. нормальные (перпендикулярные к поверхности раздела) компоненты вектора электрического смещения равны между собой D _{1 n} = D _{2 n}.

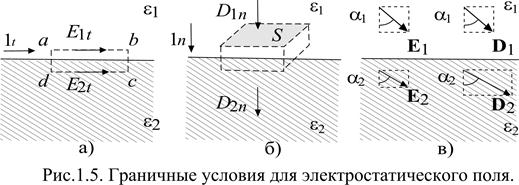

Докажем первое утверждение. Поскольку рассматриваемое поле является электростатическим, то циркуляция вектора Е равна нулю (см.§1.5). Это значит, что интеграл по замкнутому контуру abcd (рис.1.5a) будет равен нулю. На участках ad и bc вектора E и dl выбраны взаимно перпендикулярными при построении контура abcd, т.е. их скалярное произведение, стоящее под знаком интеграла, будет равно нулю. Если выбрать такое направление обхода контура: a ® b ® c ® d ® а, то на участке ab направления векторов E _{1 t} и dl совпадают, а на участке cd вектора E _{2 t} и dl противоположны. Учитывая это, получаем:

,

поскольку длины участков ab и cd одинаковы по построению контура abcd, то следует:

Е _{1 t} = E _{2 t}, (1.40)

что и требовалось доказать.

При доказательстве второго утверждения будем использовать рис.1.5б. Если на поверхности раздела нет свободных зарядов, то их нет и в объеме прямоугольного параллелепипеда с бесконечно малой высотой, приведенного на рис.1.5б. Площадь верхней грани параллелепипеда (S ₁) равна площади нижней грани (S ₂) и обозначена символом S. Найдем поток нормальной составляющей вектора D (D _n) из объема параллелепипеда. Поток вектора D _n через каждую из четырех боковых поверхностей параллелепипеда равен нулю (см.§1.3 ). Поток вектора D _n через верхнюю грань Ф₁= D _{1 n} × S ₁ должен быть взят со знаком минус, поскольку направления векторов D_1n ×и S₁ противоположны (поток входящий). Поток через нижнюю грань Ф₂= D_2n × S₂ берется со знаком плюс, поскольку направления векторов D_2n ×и S₂ совпадают (поток выходящий). По теореме Остроградского – Гаусса полный поток из параллелепипеда равен нулю (свободных зарядов внутри нет):

Ф = Ф₁ + Ф₂ = D _{2 n} ×S – D _{1 n} × S = 0,

откуда:

D _{1 n} = D _{2 n}, (1.41)

что и требовалось доказать. Если на поверхности раздела присутствуют свободные заряды, поток Ф не будет равняться нулю, а нормальная компонента вектора электрического смещения будет испытывать скачок, равный поверхностной плотности свободных зарядов s. Учитывая, что

D = e₀e E, из соотношения D _{1 n} = D _{2 n} получаем e₁× E _{1 n} = e₂× E _{2 n}, а из условия Е _1t = E _2t, следует D _1t/e₁ = D _2t/e₂. Эти соотношения можно переписать в виде:

(1.42)

Соотношения (1.40) ¸ (1.42) образуют правила преломления линий напряженности и электрического смещения электростатического поля на границе раздела двух диэлектриков. Учитывая, что tg(a₁) = E _{1 t} / E _{1 n} = D _{1 t} / D _{1 n}, tg(a₂) = E _{2 t} / E _{2 n} = D _{2 t} / D _{2 n}, и соотношения (1.40) ¸ (1.42) можно записать:

. (1.43)

Проводящие включения в изоляцию

Проводники в электростатическом поле

Характерной особенностью проводников является наличие в них свободных электронов, которые могут перемещаться в пределах всего проводника. Из этого следует, что неподвижные свободные заряды одного и того же знака не могут сохраняться в толще проводника. Поскольку на заряды одного знака по закону Кулона действуют силы отталкивания, а сами заряды могут перемещаться в проводнике свободно, то они разойдутся на максимально возможное расстояние, которое определяется границами проводника, т.е. сосредоточатся на поверхности проводника. Объемная плотность заряда в толще проводника равна нулю.

Внутри проводника не может существовать и напряженность электростатического поля. Действительно, если бы такая напряженность существовала, то под ее действием возникло бы движение свободных электронов, т.е. ток, который продолжался бы до тех пор, пока не произошло бы такое перераспределение зарядов, при котором ток прекратится и установится равновесие, а напряженность станет равна нулю. Задача электростатики – задача о неподвижных зарядах, т.е. в рамках электростатики Е = 0 внутри проводника. По этой же причине Е = 0 и на поверхности проводника. Поскольку E = -grad(j) (см.1.7), то следует, что вся толща проводника, включая его поверхность, имеют одинаковый потенциал, т.е. являются эквипотенциальной областью. Это вывод следует подчеркнуть – поверхность проводника (электрода) - эквипотенциальная поверхность. Это значит, что напряженность поля у поверхности электрода имеет только нормальную составляющую напряженности, а тангенциальная равна нулю. По определению электрического смещения (1.22):

D = D_n = dq / ds = s =e₀e E_n; E_n = s/(e₀e), D_t = E_t = 0. (1.44)

Из (1.44) следует, что силовые линии электростатического поля диэлектрика изгибаются вблизи металлического включения таким образом, чтобы они были перпендикулярны поверхности металла.

Поле внутри полости проводника.

Электростатическое экранирование

Рассмотрим металлический проводник произвольной формы, имеющий внутри изолированную полость, в которой отсутствуют свободные заряды. В самом металле, как показано выше поля нет, но есть ли оно в полости? Покажем, что как бы ни был заряжен проводник, какова бы ни была его форма и форма полости, в каком бы электростатическом поле он ни находился, если полость пуста (т.е. в ней нет зарядов), то поле внутри полости будет равно нулю. Выберем произвольную замкнутую поверхность S, которая окружает полость и всюду лежит внутри проводника. Поскольку в любой точке проводника напряженность поля равна нулю, а любая точка произвольной поверхности S лежит внутри проводника, то поток вектора Е (D) равен нулю через любой элемент поверхности и общий поток вектора напряженности (электрического смещения) через всю поверхность S также будет равен нулю. По теореме Остроградского – Гаусса в этом случае суммарный заряд внутри объема, ограниченного поверхностью S, должен быть равен нулю. Зарядов внутри проводника, как показывалось выше, быть не может, внутри полости (по определению задачи) – тоже, но может они есть на внутренней поверхности полости? Если они там есть, но их сумма равна нулю, то полный поток сквозь поверхность S останется равным нулю и теорема Остроградского – Гаусса не будет нарушена. Предположим, что на внутренней поверхности полости имеется равное количество положительных и отрицательных зарядов. В таком случае внутри полости должны быть силовые линии, которые начинаются на положительных зарядах и заканчиваются на отрицательных зарядах. Выберем такую предполагаемую произвольную силовую линию и замкнем произвольный контур по толще проводника (контур L). Работа по перемещению пробного заряда вдоль этого контура внутри полости не равна нулю, если справедливо наше предположение о наличии зарядов на внутренней поверхности и напряженности поля в полости. Аналогичная работа по толще проводника равна нулю, поскольку вся толща проводника имеет одинаковый потенциал. В результате получается, что суммарная работа по замкнутому контуру L не равна нулю, что, понятно, противоречит определению электростатического поля. Следовательно, наше предположение о существовании зарядов на поверхности пустой полости не верно, т.е. вся внутренняя поверхность полости также представляет собой эквипотенциальную поверхность, а силовых линий поля в пустой полости быть не может. Это объясняет принцип «защиты» или «электростатического экранирования» оборудования, которое помещается в металлическую коробку. С помощью вышеприведенных рассуждений можно показать, что каким бы ни было распределение зарядов внутри полости, оно не может создать поле вне проводника. При практическом применении «электростатического экранирования» часто бывает достаточно окружить защищаемый объект не сплошным металлическим листом, а сеткой – экраном.

Распределение зарядов по поверхности проводника

Рассмотрим вопрос распределения зарядов по поверхности металлического проводника. Заряд распределяется по поверхности проводника равномерно с одинаковой поверхностной плотностью (s) в следующих случаях: а) на бесконечной заряженной плоскости, удаленной от других заряженных тел; б) на одиночном сферическом проводнике. Распределение заряда перестает быть равномерным, если размеры плоскости не бесконечны, форма проводника отличается от сферической или вблизи находятся другие заряженные тела. В следующем разделе будет показано, что напряженность поля пропорциональна квадрату радиуса кривизны поверхности. Напряженность резко возрастает на любых неровностях поверхности и на острых краях электродов. Этим объясняется явление истечения зарядов с острых краев электродов (кистевой разряд) и возникновение короны – ионизация и свечение газа под воздействием высокого напряжения («огни Святого Эльма»- корона на вершинах мачт). Эти явления приводят к потерям энергии на линиях электропередач и в аппаратах высокого напряжения.
