Цилиндры

Цилиндр с запрессованной втулкой рассчитывают в такой последовательности.

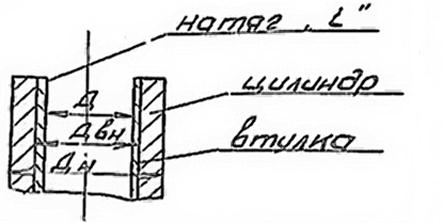

Рисунок 71-Расчетная схема цилиндра

Задаются максимальным натягом i (мм) и определяют удельное давление втулки на корпус цилиндра:

Р_I = i / Д_вн (1/С_а / Е_а – С_в/ Е_в), (42)

где Д_вн – внутренний диаметр корпуса цилиндра, м;

Е_а, Е_в – модули упругости материалов корпуса и втулки, МПа;

С_а, С_в – коэффициенты определяемые по формулам.

С_а = (Д_н / Д_вн)² + 1 /(Д_н / Д_вн)² – 1 + 1 / m_a, (43)

С_в = (Д_вн /Д_н)² + 1 /(Д_вн /Д_н)² – 1 - 1 / m_в.

где Д – внутренний диаметр втулки, м;

1 / m_a, 1 / m_в – коэффициенты Пуассона для материалов корпуса;

Д_н – наружный диаметр корпуса цилиндра.

Напряжение в корпусе цилиндра составляет:

s = Р_рез (Д_н / Д_вн)² + 1 /(Д_н / Д_вн)² – 1, (44)

s_доп £ 120 МПа.

Материал для цилиндров СЧ-21-40, для втулок цилиндров – СЧ-32-52.
