Задачи для самостоятельного решения
|
|
|
|
Задание № 1 Построить изображение соединения трубы с соединительной деталью (фитингом). На выполненном чертеже нанести обозначение резьбы.
Ф1 Муфта прямая длинная (ГОСТ 8955-75*)
| Вариант | ||||||||
| Условный Проход Dy, мм | ||||||||
| Масштаб | 4:1 | 4:1 | 2:1 | 2:1 | 2:1 | 1:1 | 1:1 | 1:1 |
Ф2 Тройник прямой (ГОСТ 8948-75*)
| Вариант | ||||||||
| Условный проход Dy, мм | ||||||||
| Масштаб | 4:1 | 4:1 | 2:1 | 2:1 | 2:1 | 1:1 | 1:1 | 1:1 |
Ф3 Угольник прямой (ГОСТ8946-75*)
| Вариант | ||||||||
| Условный проход Dy, мм | ||||||||
| Масштаб | 4:1 | 4:1 | 2:1 | 2:1 | 2:1 | 1:1 | 1:1 | 1:1 |

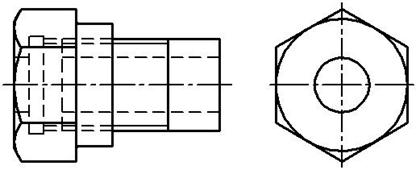

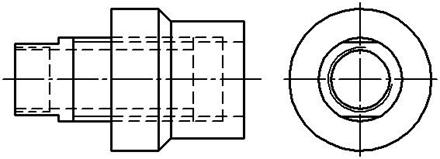

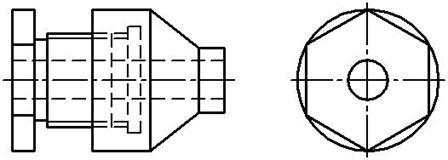

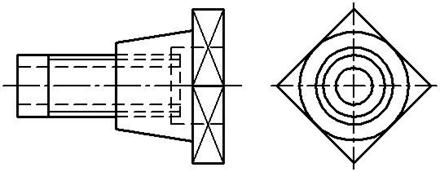

Задание №2 “Выполнение разреза резьбового соединения”
Содержание задания: вид спереди заменить фронтальным разрезом.
|
|
|
|
