Основные понятия. Достоверность передачи телемеханической информации

Достоверность передачи телемеханической информации

Лекция № 9

Достоверностью называется степень соответствия принятой информации переданной информации.

Оценкой достоверности служит вероятность правильного приёма, равная отношению числа правильно принятых символов сообщения (знаков, цифр, элементов сообщения) к общему числу переданных символов при достаточно большом числе передаваемых сообщений. Обычно такое отношение определяется за некоторый промежуток времени. Иногда пользуются понятием потеря достоверности, которая оценивается частостью ошибок:

(5-1)

где n_ош – число неправильно принятых символов сообщения;

n_общ – общее число переданных символов сообщения.

Искажения возникают:

1) при преобразовании сообщения в сигнал;

2) при передаче и приеме сигналов;

3) при преобразовании сигнала в сообщение;

4) из-за особенностей распространения сигнала по линии связи;

5) из-за недостаточной помехозащищенности сигнала.

Возникают искажения: линейные, нелинейные и случайные.

Линейные искажения – не сопровождаются появлением новых частотных составляющих в спектре сигнала. Разделяются на частотные (амплитудно-частотные) и фазовые.

Частотные искажения вызываются неравномерным воспроизведением амплитуд отдельных гармонических составляющих сигнала при его прохождении через электрическую цепь из-за наличия в цепях сосредоточенных распределенных реактивностей, зависящих от частоты. Так электромагнитная энергия высоких частот при распространении по линии связи затухает больше, чем электромагнитная энергия НЧ.

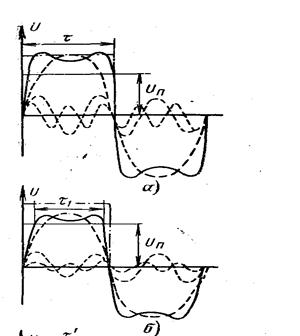

На рисунке показано воспроизведение импульса прямоугольной формы тремя гармониками (первой, третьей и пятой) и постоянной составляющей:

а) – исходный импульс;

б) – импульс при амплитудных искажениях (уменьшается амплитуда и искажается форма).

Фазовые искажения вызываются неодинаковым относительным сдвигом во времени отдельных гармонических составляющих сигнала при его прохождении через электрическую цепь. Причина: электромагнитная энергия ВЧ распространяется по линии с большей скоростью, чем электромагнитная энергия НЧ. Появляется сдвиг начала импульса и искажение его формы.

Иногда появляется уменьшение длительности τ₁^’ по отношению к τ₁. К линейным искажениям относятся и искажения из-за ограничения полосы пропускания.

Нелинейные искажения сопровождаются появлением в спектре сигнала новых гармонических составляющих из-за наличия в цепи нелинейных элементов. Искажается форма сигнала.

Случайные искажения вызываются помехами в канале, которые могут создать ложный сигнал или подавить основной сигнал.

Изменения видеоимпульсов возникают из-за краевых искажений и дробления.

Из-за краевых искажений – возникает сдвиг переднего фронта импульса на величину t ₁. Краевые искажения делятся на искажения преобладания, характеристические и случайные.

При преобладаниях импульсы одного знака полярности удлиняются за счёт укорочения импульсов другого знака.

Характеристические искажения проявляются в виде выбросов, обусловленных характером переходного процесса, искажений формы импульсов и смещений их фронтов код воздействием переходного процесса от предыдущей посылки, который не успевает закончиться. Смещения фронтов импульсов возникают под воздействием случайных помех.

В видео и радиоимпульсах наблюдаются:

- дробления – изменения полярности импульса, как на части импульса, так и на всей его длительности;

- искажения по соседнему каналу (переходные искажения) вычитываются влиянием смежных каналов, т.к. реальные фильтры не полностью отфильтровывают одну полосу частот от другой;

- перекрестные искажения возникают при одновременной передаче информации от многих источников в различных частотных диапазонах вследствие нелинейности ряда общих для всех каналов элементов и узлов схемы (усилители, демодуляторы и т.п.).
