Системы для рассредоточенных объектов

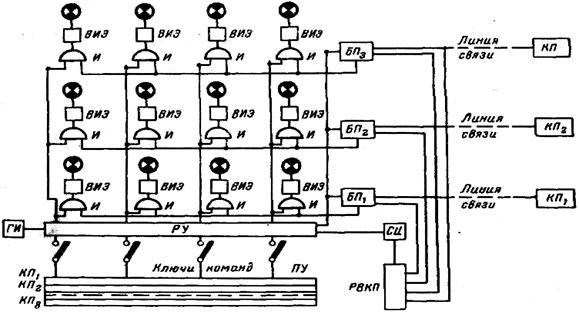

Структурная схема системы ТУ—ТС с временным разделением сигналов для

рассредоточенных объектов.

РУ — распределитель управления; РВКП — распределитель выбора КП; СЦ — счетчик циклов - БП — блок подключения КП; ГИ — генератор импульсов.

Информация подается через ключи команд ПУ на КП (сигналы ТУ)и обратно (сигналы ТС) в течении цикла работы с КП_n, циклы могут повторяться потом произойдет переключение на сигнал ИП.

Ранее были рассмотрены общие принципы, на основании которых возможно построение систем ТУ — ТС как для сосредоточенных, так и для рассредоточенных объектов. Однако при построении рассредоточенных систем, имеются некоторые особенности, связанные с присоединением аппаратуры КП к линии связи.

Если линия связи радиальная и состоит из нескольких независимых линий, то принципиальных трудностей не возникает. Могут быть лишь разные решения при построении систем. Одно из них может быть таким: пункт управления системы рассчитан на наибольшее число каналов, равное числу объектов самого крупного КП, и состоит из двух распределителей, блоков сигнализации (элемент И, выходные исполнительные элементы – ВИЭ и индикаторные лампы), число которых равно числу КП, и общих командных ключей.

Приведенная схема выполнена применительно к радиальной структуре линии связи. Присоединение аппаратуры КП к распределителю управления объектами РУ и получение с них сигнализации осуществляется поочередно и автоматически с помощью циклического опроса. Для этого используется еще один распределитель выбора КП – РВКП и устройства блоков подключения БП, подключающие КП к РУ. Контролируемый пункт подключается к РУ в течении времени, равного нескольким циклам работы РУ, чтобы диспетчер успел привести необходимые операции с объектами и получить с них сигнализацию об изменениях состояния объектов. После заданного числа цикла счетчик циклов СчЦ срабатывает и переключает РВКП на следующий элемент (число элементов в РВКП равно числу КП), вследствие чего включается очередной блок БП и подсоединяет соответствующий КП и РУ. Предыдущий блок БП при этом отключается. Т.к. в данный момент времени может быть включен только один элемент распределителя РВКП, то это обеспечивает очередность и единственность подключения КП и РУ (два КП присоединены быть не могут). Циклический опрос действует непрерывно для получения сигнализации с объектов, даже если не производится никаких операций управления.

г) - запаздывает

в) - опережает

д) – несовпадение по импульсам из-за неправильной синхронизации по циклам.

Различают: - синфазирование по импульсам;

- синхронизация по циклам.

Синфазирование осуществляется применением высокостабильных генераторов с корректирующими устройствами. Если нестабильность 0,001% (10^-5), то при скорости передачи в 50 бод расхождение импульсов превысит 40% по длительности через 6 мин 40 сек.

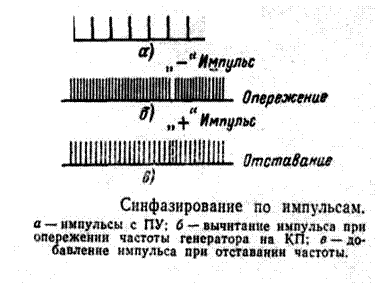

Синфазирование по импульсам с дискретным управлением. Если частота импульсов на КП опережает частоту импульсов, генерируемых на ПУ, то из серии импульсов, приходящих на делитель КП, вычитается один импульс, если отстает, то добавляется. Эта процедура может производиться многократно, пока частота импульсов на ПУ и КП не совпадут.
