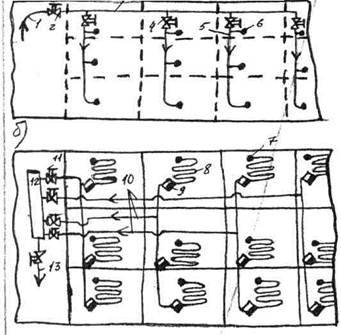

Продольно-змеевиковая система

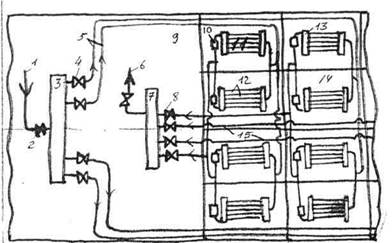

Продольно-секционная система подогрева.

1 – магистраль от парогенератора;

2 – разобщительный паровой клапан;

3 – парораспределительный коллектор;

4 – пусковые клапаны;

5 – распределительные трубопроводы свежего пара;

6 – конденсатная магистраль в парогенератор;

7 – сборный коллектор конденсата;

8 – разобщительные конденсатные клапаны;

9 – машинное отделение;

10 – конденсатоотводчик;

11 – секционный подогреватель;

12 – подогревательные тубы;

13 – коллектор подогревателя;

14 – грузовой танк;

15 – отводные трубопроводы конденсата.

1 – магистраль от парогенератора;

2 – разобщительный клапан;

3 – палубная паровая магистраль;

4 – пусковой клапан;

5 – распределительный трубопровод;

6 – стояк в грузовой танк;

7 – стояк на верхнюю палубу;

8 – змеевиковый подогреватель;

9 - конденсатоотводчик;

10 – отводные трубы конденсат;

11 – групповые клапаны;

12 – конденсатосборный коллектор;

13 – конденсатная магистраль в парогенератор.

Ю.К. Аристов стр. 106, р. 78

Б.С. Епифанов "Судовые системы"

стр.147, р. 103а
