Методы литья

Развитие массового производства отливок привело к совершенствованию известных и разработке новых специальных способов литья. Перед литейным производством стоит задача получения отливок с максимальным приближением их формы и размеров к форме и размерам готовой детали, при этом наиболее трудоёмкая операция механической обработки должна быть ограничена лишь чистовой обработкой и шлифованием. Это можно достичь усовершенствованием и внедрением специальных, более точных способов литья таких как литьё в кокиль, литьё под давлением, центробежное литьё, литьё по выплавляемым моделям, литьё в оболочковые формы и др.

При производстве точных отливок в разовые формы исключается или уменьшается механическая обработка отливок. К таким спо­собам литья относится литье в оболочковые формы, по выплав­ляемым моделям, литье в гипсовые и стеклянные формы, литье по пенополистироловым моделям.

В полупостоянных формах (из шамота, металлокерамики, графита), без их разрушения можно получить несколько десят­ков и даже сотен отливок.

В металлической форме можно изготовить несколько тысяч отливок с размерами большой точности. К литью в металлические формы относятся литье в кокиль, центробежное литье, литьё под давлением и др.

5.1.1. Литьё в песчаные формы.

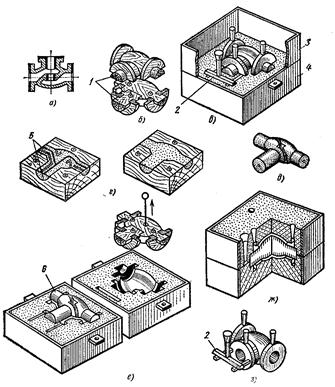

Для изготовления крупно габаритных деталей сложной формы, при мелкосерийном и единичном производстве, применяется литьё в песчаные формы. На Рис.4.1 приведён пример последовательности изготовления отливки, корпуса вентиля, в песчаную форму. По чертежу детали разрабатывают чертёж отливки Рис.1а. В модельном цехе изготовляют из древесины или металла модель состоящую из двух или более частей, в зависимости от конструктивных особенностей детали, обеспечивающих её извлечение из формовочной смеси. Модель имитирует внешние обводы детали и посадочные места стержня (знаки 1), которыми стержень фиксируется в литейной форме. В формовочном цехе одну половину модели устанавливают на модельную плиту, с закреплённой на ней нижней. опокой 4 литейной формы.

Опока представляет собой прямоугольный ящик и является частью литейной формы. Опоку, с находящейся внутри моделью, засыпают формовочной смесью и уплотняют её. Опоку снимаю с плиты, переворачивают на 180⁰ Рис.5.1.в и устанавливают вторую половину модели с литниковой системой 2, а также верхнюю опоку 3. Верхнюю опоку 3,

Рис.5.1 засыпают формовочной смесь и уплотняют её.

В стержневом ящике рис.5.1г изготавливают стержень рис.5.1д, имитирующий внутреннюю полость литой заготовки и форму

знака, т.е. место его фиксации в форме. В качестве материала используется стержневая смесь, из которой и формуется стержень.

Верхнюю опоку снимают, извлекают из обеих полуформ модель детали и литниковой системы, стараясь не нарушить целостность отформованной смеси. Устанавливают в нижнюю полу форму стержень 6 рис.5.1.е и закрывают её верхней полуформой. Полость, образовавшаяся между стержнем и формовочной смесью верхней и нижней полу формами, через литниковую систему заполняется расплавленным металлом.

Рис.5.2

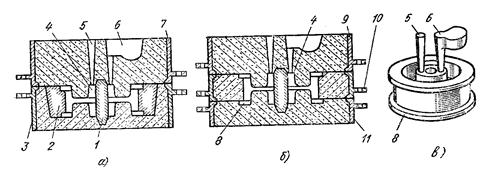

После затвердевания металла форма разбирается и отливка извлекается. Литую заготовку очищают от формовочной смеси, выбивают стержни, отрезают и зачищают литники. Форма может состоять как из двух, так и нескольких опок. На рис.5.2. показаны формы для получения литой заготовки шкива. Формирование внешних обводов детали осуществляется в следующей последовательности.

Формование нижней части заготовки производится в нижней опоке 3, которую

устанавливают на модельную плиту. На модельной плите закрепляют модель, которая имитирует отливку до плоскости разъёма опок. На опоку устанавливают наполнительную рамку и опоку заполняют формовочной смесью. Формовочную смесь уплотняют прессованием, встряхиванием или с помощью специальных машин, пескомётных или пескострельных.

После формовки опоку аккуратно снимают с модельной плиты и переворачивают на 180⁰ . Модель должна иметь такую форму, чтобы не происходило разрушение формовочной смеси при извлечении модели из опоки, т.е. предусмотрены необходимые уклоны. Устанавливают модель втулки 4, стояка 6, выпора 5 рис.5.2.а и формуют верхнюю полуформу.

После уплотнения формовочной смеси снимают верхнюю полуформу, извлекают из неё модель стояка, выпора, а из нижней модель отливки. Перед сборкой полуформ устанавливают стержни 1 и 2, которые служат для формирования в отливке центрального отверстия и кольцевого углубления. Стержни изготовляют из специальных формовочных смесей обеспечивающих большую газопроницаемость, прочность, противопригарность.

В единичном производстве туже самую деталь можно изготовить в трёх опоках, плоскости разъёма которых проходят по торцевым поверхностям шкива. При таком формовании исключается изготовление одного из стержней 2. Модель втулки 4 и фланца 8 делают разъёмными, чтобы их можно было извлечь из формовочной смеси в процессе разборки опоки и извлечения модели. Средняя опока 10 обеспечивает изготовление кольцевого углубления шкива.

5.1.2. Литьё в металлические формы.

Литьё в металлические формы (кокиль) имеет преимущества перед литьём в песчаные формы: снижается себестоимость процесса литья и трудоёмкость механической обработки литых заготовок; повышаются механические свойства сплавов и производительность труда. Применяется данный метод в основном в

серийном и крупносерийном производстве. Недостатком данного метода является высокая трудоёмкость изготовления металлической формы.

На Рис5.3 приведена конструкция кокиля, состоящая из двух половин (1 и 4). Рабочая полость(10) имитирует внешние обводы литой заготовки, а песчаные стержни (5) внутренние полости и отверстия.

Аналогично, как и в песчаных формах, в кокиле предусматривают каналы для литниковой системы (8), выпоры, для удаления газов. Для координации двух половин кокиля относительно друг друга устанавливают штыри (15 и 3), которые входят в направляющие отверстия второй половины кокиля. Полученная литая заготовка выталкивается из кокиля Рис.5.3 толкателями через отверстия (9). На рабочем столе кокиль крепят приливами (7). Кокиль может выдерживать большее число заливок, в зависимости от температуры заливаемого сплава. Конструкция литой детали должна иметь относительно простую форму, позволяющую производить разъединение двух половин кокиля после отвердения металла литой заготовки. В противном случае в кокиле необходимо предусматривать место для установки дополнительных песчаных стержней, формирующих сложную поверхность.

5.1.3.. Литьё по выплавляемым моделям.

Рис.5.4.

Затвердевшую модель Рис.4.4.д извлекают из пресс формы и собирают в блок Рис.5.4е состоящий из нескольких моделей соединённых общей литниковой системой.

Собранный блок погружают в огнеупорную суспензию, посыпают сухим песком и сушат на воздухе

Операция повторяется несколько раз пока не получат форму толщиной 5-8 мм. Рис.5.4.ж. Парафиновую модель, из полученного блока, выплавляют горячим воздухом при 120-150⁰ С, паром или горячей водой. Полученную таким образом форму прокаливают, при этом она превращается в прочную керамическую оболочку. На рис.5.4. представлена технологическая последовательность изготовления литейной формы.

Форму заливают расплавленным металлом Рис.5.4.з и после отвердевания отливки выбивают её из формы, разрушая керамическую оболочку. Для полной очистки от керамической формы отливки обрабатывают щелочным раствором и промывают в горячей воде.
