Графіки миттєвих подач насосів різних типів

В загальному випадку витрата рідини через будь-який переріз трубопроводу визначається площею його нормального перерізу та швидкістю руху потоку. Кінематика кривошипно-шатунного механізму така, що швидкість руху поршня є змінною за величиною та напрямком і змінюється за синусоїдальним законом в залежності від кута повороту кривошипа

, (3.7)

де V_n – швидкість руху поршня (плунжера);

– кутова швидкість корінного вала;

– радіус кривошипа;

– кут повороту кривошипа.

(3.8)

де – частота обертання корінного вала насоса.

Миттєва теоретична подача насоса буде

, (3.9)

де F – площа поршня (плунжера).

Теоретичні графіки миттєвих подач насосів різних типів зображені на рис.3.5. Площа на кожному графіку, обмежена під лінією миттєвої подачі, відповідає, в деякому масштабі дійсній теоретичній подачі, а висота прямокутника, рівновеликого вказаній площі, що має довжину – середній теоретичній подачі.

Під коефіцієнтом нерівномірності подачі насоса розуміють відношення максимальної подачі до її середнього значення, тобто

.

Для насоса однократної дії

.

Для насоса двократної дії

.

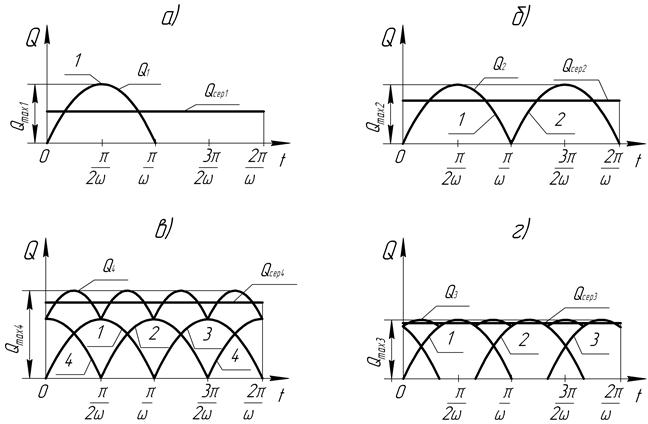

а) однократної дії; б) двократної дії; в) чотирикратної дії;
г) трикратної дії; 1,2,3,4 – подачі відповідної робочої камери

Рисунок 3.5 – Теоретичні графіки миттєвих подач насосів

Для насоса чотирикратної дії

.

Для насоса трикратної дії

.

Аналізуючи графіки миттєвих подач насосів різних типів і значення їх коефіцієнтів нерівномірності подачі можна зробити наступні висновки:

– підвищення кратності дії насосів не завжди веде до підвищення їх рівномірності подачі;

– насоси 3, 5 та 7 – кратної дії мають меншу нерівномірність подачі, ніж насоси 4, 6 чи 8 – кратної дії;

– розглянуті графіки миттєвих подач і їх коефіцієнти нерівномірності являються теоретичними.
