Органы управления и приборы контроля пневматической системы
|
|
|
|
Органы управления и приборы контроля пневматической системы размещены:
• на левом пульте борт инженера;
• на пульте левого летчика;
• на правом щитке приборной доски летчиков;
• на бортовой панели центральной части фюзеляжа.
|
| Вид А |
| II |
| IV |
1.
Сигнализаторы давления в кабине летчиков
2. Клапаны герметизации в кабине летчиков
3. Воздушные баллоны
4. Сигнализатор давления в кабине штурмана и борттехника
5. Обратный клапан
6. Клапаны герметизации в кабине сопровождающих
7. Компрессор
8. Бортовой зарядный штуцер
9. Панель пневмосистемы
10. Фильтр
11.Манометр
12. Вентиль
13. Клапан герметизации в
кабине штурмана и борттехника
14. Панель герметизации
15. Клапан редукционный
16. Механизм управления торможением колес
17. Трос
18. Рычаг
19. Левый пульт бортинженера

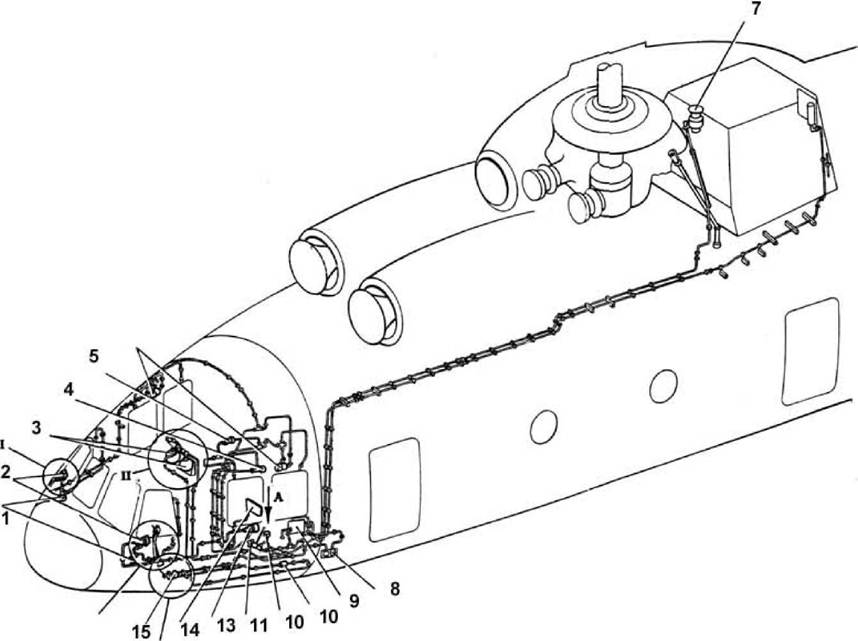

Схема размещения пневматической системы

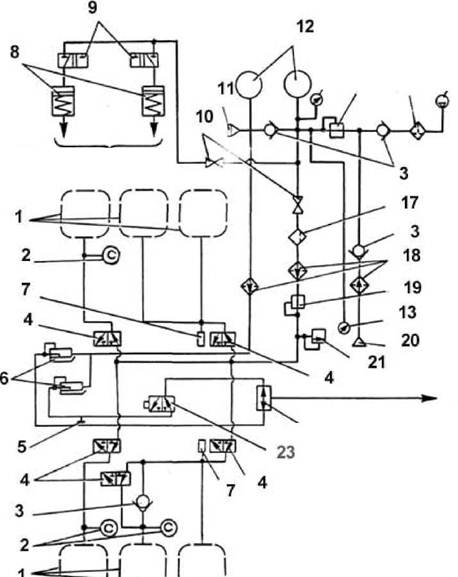

| 13 16 14 15 / |
| В сист*ну опрыскивания гюйавыхствмэг |
| К гчцрспн«н»тич«ск 22 редуктору |
_7Г1^___ J
1. Шланги герметизации блистеров и
аварийных люков
|
|
|
|
|
