Правило рычага

Перегонка (дистилляция) и ректификация.

Законы Коновалова являются необходимой теоретической основой процесса разделения летучих компонентов жидких растворов. Состав жидкой и паровой фаз определяется температурой при постоянном давлении или давлением при постоянной температуре.

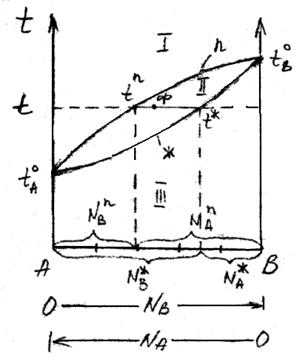

Соотношение между жидкой и паровой фазами в гетерогенной области II диаграммы состава двухкомпонентной системы находят по правилу рычага.

При температуре t состав пара будет определяться фигуративной точкой t,а жидкости –t. Состав гетерогенной системы, состоящей в равновесном состоянии из жидкости и пара, определяется точками, расположенными на прямой t– t.Когда обе фазы взяты в одинаковых количествах, точка, определяющая состав фаз, находится точно посередине прямой t– t. Если количество жидкой фазы превышает, например, три раза, количество паровой, точка Ф смещается ближе к tтак, что её расстояние до tбудет в три раза больше, чем до t.

В общем случае, когда число молей компонентов в паровой и жидкой фазах равно nи n, отношения отрезков tФ и Ф t, отсекаемых точкой Ф, обратно пропорционально числу молей паровой и жидкой фаз, т.е.

Это равенство и отражает правило рычага, которое гласит: отрезки на прямой, соединяющей на диаграмме состава двухкомпонентной системы паровую и жидкую фазы, отсекаемые определенной точкой на этой прямой, обратно пропорциональны числу молей каждой из фаз.

Дистилляцией, или дробной перегонкой, называют разделение жидких растворов, основанное на отличии состава жидкости от состава образующегося из нее пара. Дистилляция осуществляется путем частичного испарения и последующей конденсации пара. Отогнанная фракция (дистиллят) обогащена более летучим (низкокипящим) компонентом, а неотогнанная жидкость, называемая кубовым остатком (конденсатом)- менее летучим (высококипящим) компонентом.

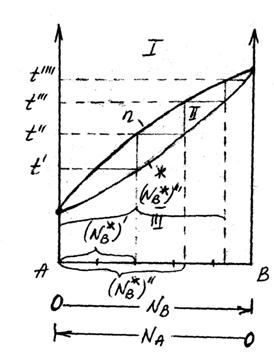

Рассмотрим дистилляцию системы без экстремумов.

Нагреваем жидкий раствор до температуры t, в конденсате остается компонент В, мольная доля которого составляет (N. Если увеличить температуру и нагревать конденсат до температуры t, то мольная доля компонента В увеличиться и будет составлять (N, а при t-(N. При дальнейшем увеличении температуры до tв процессе дистилляции мольная доля высококипящего компонента В в конденсате все время будет увеличиваться, пока не достигнет единицы, т.е. (N<(N<(N<1.

Это условие означает, что окончательно кубовый остаток будет состоять из одного высококипящего компонента В, а низкокипящий компонент А полностью перейдет в дистиллят. Таким образом, жидкий раствор удается разделить на два компонента.

Количественно оценку дистилляции проводят при помощи коэффициента разделения, который можно представить в виде:

Для простейших систем коэффициент разделения не зависит от состава системы и равен .

Коэффициент разделения определяет содержание компонента в паровой фазе относительно его содержанию в жидкой фазе.

Пример. Расчет коэффициента разделения жидкого раствора хлороформа CHCl(более летучий, компонент А) и четыреххлористого углерода CCl,близкого к идеальному и содержащего 1 моль CCl() и 3 моль CHCl().Мольная доля компонента CCl(N) в паровой фазе равна 0,193. При 25 С давление пара р=0,1907Па, а для хлороформа р=0,2653Па.

Проведем расчет коэффициента разделения для системы, которую можно считать простейшей и идеальной

.

Мольная доля компонентов системы равны:

N;

N.

Мольная доля хлороформа в паровой фазе равна N.

Коэффициент разделения с учетом состава системы равен

.

Компонент А (хлороформ CHCl) в паровой фазе в 1,394 раза больше, чем в жидкой. Как видно из приведенного примера, для простейшей системы и раствора, близкого к идеальному, коэффициент разделения, рассчитанный без учета и с учетом состава жидкости, имеет практически одно и то же значение.

Таким образом, дистилляция (перегонка) основана на закономерностях изменения давления пара, который находится в равновесии с жидким раствором; при этом давление одного компонента должно быть выше давления другого. Дистилляцию называют простой, если из исходной смеси отгоняется одна фракция, и фракционной (дробной), если отгоняются несколько фракций.
