Газовые турбины
|
|
|
|
Осевая турбина состоит из неподвижных рядов лопаток (рис. 4.1), образующих сопловые аппараты, и вращающихся дисков с закрепленными на них рабочими лопатками — рабочих колес. Совокупность соплового аппарата и расположенного за ним рабочего колеса называется ступенью газовой турбины (рис. 4.2). Сопловой аппарат (СА) предназначен для разгона и подвода потока газа под определенным углом к лопаткам рабочих колес. В рабочем колесе (РК) происходит отвод энергии от газового потока.
При взаимодействии газового потока с лопатками РК образуются силы, создающие крутящий момент на валу турбины.
Расширение газов в турбине происходит при более высокой температуре, чем сжатие в компрессоре, поэтому в одной ступени турбины может быть получена большая работа расширения, чем работа сжатия, сообщаемая в ступени осевого компрессора. Вследствие этого турбины выполняются с меньшим числом ступеней, чем компрессоры.

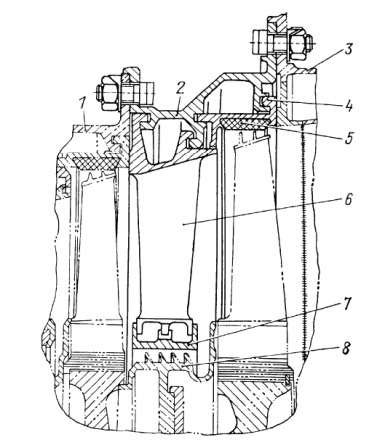

Продольный разрез II ступени турбины компрессора
вертолетного двигателя ТВ2-117.
|
|
|
|
|
