Собственные нужды ЭС и подстанций

Лекция 10

Технология производства эл. энергии на эл. станциях любого типа такова, что для обеспечения работы котлов, турбо-, а также гидрогенераторов требуется достаточно большое количество различных механизмов, имеющих электрический привод. Это т.н. собственные нужды ЭС. Причем основным требованием ко всей системе собственных нужд является обеспечение бесперебойности их работы. В зависимости от типа эл. станции, а также от вида топлива мощность ЭП с.н. составляет от 0,5 до 15% мощности ЭС (меньшая цифра относится к ГЭС, а большая – к тепловым ЭС, работающим на угле).

Несравнимо меньшая мощность эл. приемников собственных нужд требуется для работы подстанций. Она на 23 порядка меньше, чем на ЭС.

Остановимся сначала на системе с.н. тепловых ЭС. на рис. 1 приведена классификация эл. приемников по технологической цепочке. Это т.н. агрегатные с.н. для тепловой ЭС, работающей на угле.

Рис. 1

Кроме агрегатных с.н. на ЭС имеются общестанционные эл. приемники с.н. Это, например, эл. освещение станции, ремонтно-механический цех и др. ЭП.

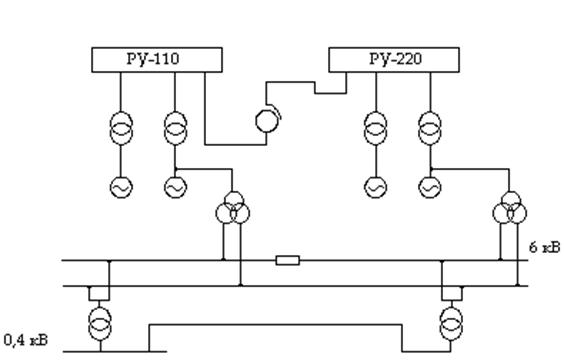

Для обеспечения высокой степени надежности работы ЭП системы ЭС схемы питания их должны иметь 100% резерв. На рис. 2 представлен один из вариантов таких схем.

Рис. 2

Кроме того, в системе с.н. предусматривается двойной технологический резерв, т.е. все ответственные агрегаты всегда в двойном количестве.

Система собственных нужд подстанций напряжением 110 кВ и выше не идет ни в какое сравнение с с.н. ЭС ни с т. зр. мощности эл. приемников, ни с т. зр. требований по бесперебойности их питания. Таблица 1 дает представление об этих ЭП.

Таблица 1

	Вид ЭП системы с.н.	Мощность в кВт
	Устройства охлаждения трансформаторов мощностью до 63 МВА	1,55,5
	То же мощностью свыше 63 МВА	2252
	Подогрев выключателей и проводов	454
	Отопление, освещение здания щита управления	60110
	Освещение ОРУ	210
	Компрессория (для ведущих выключателей)	2040
	Маслохозяйство (для крупных п/ст)	75400
	Подзарядно - зарядный агрегат для аккумулятора батареи	2050

Более точные сведения об ЭП системы с.н. можно найти в [2].

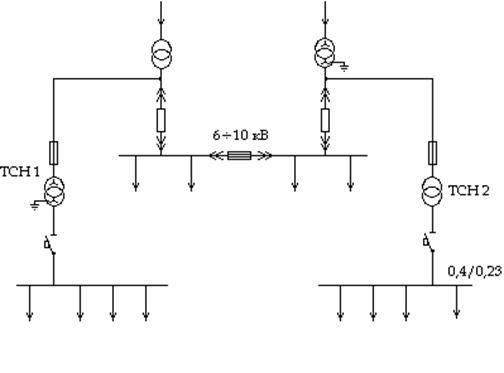

Наиболее распространена схема питания с.н. ГПП с оперативным переменным током приведена на рис. 3.

Рис. 3

Мощность трансформаторов с.н. определяется по суммарной установленной мощности всех ЭП с учетом коэффициента разновременности максимума.

,

где 0,85 – коэффициент разновременности максимума.
