Генераторные преобразователи. Пьезопреобразователь
|
|
|
|

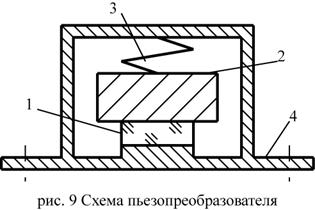

В качестве генераторных преобразователей используют пьезопреобразователи (рис. 9).
Пьезопреобразователь жестко крепиться на объект контроля. При колебаниях объекта контроля, в месте с ним колеблется и корпус(4) преобразователя. Инерционный элемент(2), прикрепленный к корпусу через пружину(3),
не успевая за колебаниями корпуса, оказывает периодическое давление на пьезокристалл(1). Пьезокристалл поляризуется, в нем появляется ЭДС и, как следствие, начинает течь переменный ток. Частота этого тока совпадает с частотой колебаний, а амплитуда тока пропорциональна амплитуде колебаний.
На рисунке 9 представлен пьезопреобразователь, измеряющий виброускорение, т.е. пьезоакселерометр.
