Инвертированный усилитель
|
|
|
|

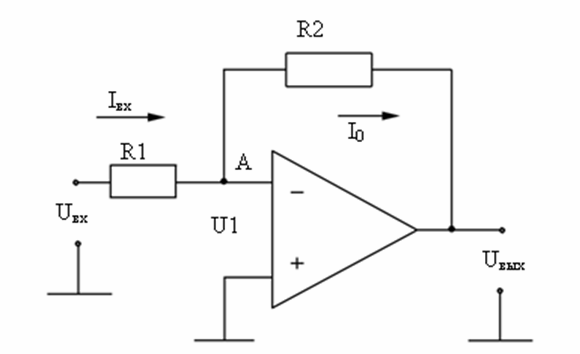

Широкое применение получила схема инвертирующего ОУ с ООС (рис. 6.5). ОУ при подаче сигнала на инвертирующий вход при усилении меняет
Рис. 6.4
Рис. 6.5
полярность сигнала на противоположную. При усилении синусоидального сигнала осуществляется сдвиг фазы на 180°.
Так как входное сопротивление равно бесконечности, то Iвх=Io
, (6.4.1)
. (6.4.2)
Левые части данных уравнений равны, следовательно равны и правые:
.
Коэффициент усиления равен:
K=
. (6.4.3)
Входное сопротивление инвертирующего усилителя с учетом того, что потенциал точки 1 равен нулю:
Rвх=R1
При R2=R1 получаем инвертирующий повторитель К=-1.
|
|
|
|
|
