АЧХ идеального ТЗВ

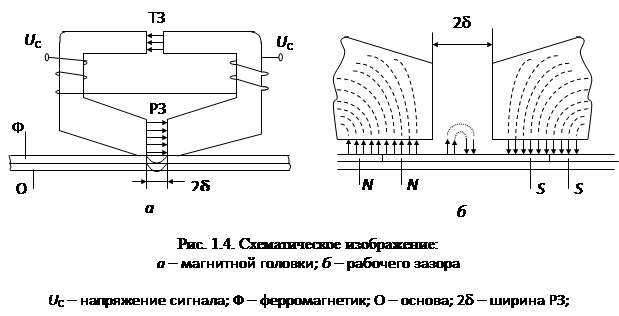

Напомним, что ТЗВ содержит ГУ и НЗ – магнитную ленту. ГУ (рис.1.4, а) представляет собой электромагнит с двумя зазорами в сердечнике – рабочим (РЗ) и технологическим (ТЗ). На сердечнике расположена обмотка, через которую пропускают ток записываемого сигнала. Ток создает магнитный поток, часть которого выходит за пределы рабочего зазора и намагничивает ферромагнетик МЛ. ТЗ не позволяет довести металл головки до магнитного насыщения при пропускании больших токов записи.

МЛ непрерывно транспортируется ЛПМ перед ГУ, и поэтому изменение тока сигнала записи превращается в изменение намагниченности по длине МЛ.

При синусоидальном сигнале остаточный магнитный поток МЛ будет равен:

, (1.1)

где – длина волны записи; х – координата вдоль ленты; v – скорость МЛ; f =w/2p – частота записываемого сигнала.

При воспроизведении МЛ транспортируют перед ГУ. При этом силовые линии магнитного поля, записанного на МЛ, замыкаются через сердечник головки (рис.1.4, б), в обмотке которой наводится ЭДС – это считываемый сигнал.

Пренебрегая всеми видами потерь и полагая, что скорость движения МЛ при воспроизведении равна скорости движения МЛ при записи, а весь записанный на ленту магнитный поток (1.1) замыкается через головку, получим выражение для наводимой ЭДС:

, (1.2)

где W – число витков обмотки.

Следовательно, воспроизводящая головка обладает дифференци­рующим действием и ЭДС пропорциональна частоте , числу витков W и начальной намагниченности . В идеальном случае при отсутствии потерь при записи и воспроизведении АЧХ ТЗВ определяется только дифференцирующим действием воспроизводящей головки (W – const, Ф– const). Напряжение выходного сигнала растет пропорционально частоте и АЧХ представляет прямую линию с наклоном к оси частот 6 дБ на октаву, т.е. коэффициент передачи ТЗВ увеличивается в 2 раза с ростом частоты в 2 раза.

Отличия реальной АЧХ от идеальной определяются наличием потерь, вызванных нестабильностями ЛПМ и конструктивными параметрами ТЗВ. Потери – это уменьшение уровня сигнала в процессе записи и воспроизведения.
