Алгоритм нахождения параметров инструмента

1. Найти вектор главного движения резания (представить как работает инструмент). Прикладываем вектор к вершине.

2. Проводим основную плоскость через выбранную точку (не обязательно через вершину). .

3. Проводим плоскость через главную режущую кромку перпендикулярно основной плоскости – получаем главную плоскость резания. через 12.

4. через 13.

5. Находим рабочую плоскость .

6. Угол между рабочей плоскостью и главной плоскостью резания – угол в плане .

7. Вспомогательный угол в плане .

8. Проводим главную секущую плоскость и . строим сечение в плоскости .

9. Угол между следами основной плоскостии передней поверхностью является передним углом .

10. Угол между следами главной плоскости резания и главной задней поверхности является задним углом .

11. Аналогично вспомогательный задний угол .

12. Строим вид на главную плоскость резания и обозначаем угол наклона главной режущей кромки по отношению к основной плоскости - угол .

Вектор главное движения резания
Основная плоскость
Главная плоскость резания	главную режущую кромку
Вспомогательная плоскость резания	вспомогательную режущую кромку
Рабочая плоскость
Главный угол в плане
Вспомогательный угол в плане
Главная секущая плоскость	и
Передний угол
Главный задний угол	;
Вспомогательный задний угол	;
Угол наклона главной режущей кромки

Задний угол - отвечает за трение задней поверхности о поверхность резания, чем больше задний угол, тем меньше трение.

Передний угол - отвечает за силу резания; чем больше передний угол, тем меньше сила резания, но действуют большие изгибающие нагрузки.

У вспомогательных углов такие же функции.

Угол наклона главной режущей кромки отвечает за направление схода стружки.

Существует целая книга про угол ;

Вспомогательный угол в плавне =5…15˚;

Главный угол в плане в основном зависит от технологической операции. Если слева ничего не мешает , это обеспечивает достаточную прочность и массивность инструмента. Можно назначать достаточно жесткие режимы.

Когда есть ступень:

Условия работы хуже:

- плохой тепловоотвод;

- меньшая прочность;

Замечание:

Все сечения и виды на инструменте любой сложности надо выполнять в проекционной связи. Не поворачивать, не переносить и т.д.

Выше использовалась статическая система координат, связанная с вектором главного движения резания. Может быть инструментальная система координат (параметры относительно державочной части). И существует кинематическая система координат, расположенная по отношению к суммарному вектору относительного движения инструмента ().

Передняя и задняя поверхности не обязаны быть плоскостями.

Система обозначения ввел Грановский, исключительно русская система (см. иностранное обозначение).

На западе обычно относительно координатных осей.

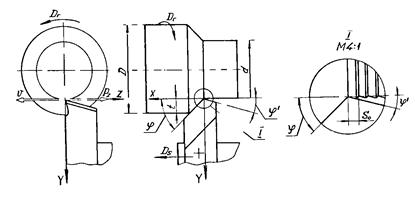

Сечение срезаемого слоя

1243 – номинальное сечение срезаемого слоя;

2435 – фактическое сечение срезаемого слоя;

135 – остаточное сечение срезаемого слоя;

Н – высота остаточного сечение срезаемого слоя;

Высота остаточного сечения срезаемого слоя зависит от:

- величины подачи;

- главного и вспомогательного углов в плане;

- радиуса скругления режущей кромки;

Припуск .

Остаточным сечением в первом приближении пренебрегают.

Площадь сечение срезаемого слоя:

Стружкообразование зависит от геометрических параметров сечения среза (a, b). Сопротивление металла пластическому деформированию будет определяться физическими размерами сечения среза.

Замечание:

Иногда, пытаясь добиться очень хорошей, чистой поверхности, делают такой резец:

Такой инструмент должен быть установлен строго параллельно оси вращению заготовки. Во время работы действуют силы, поэтому абсолютно избавиться от высоты остаточного сечения мы не можем.
