Гравитационные смесители

Назначение: предназначены для приготовления подвижных смесей и выпускаются передвижными и стационарными, циклического и непрерывного действия.

Параметры:

Рис. 2 Передвижной гравитационный смеситель с объемом готового замеса 65 л: а) общий вид; б) кинематическая схема; 1 – смесительный барабан; 2 – лопасти; 3 – привод; 4 – рама; 5 – редуктор; 6 – клиноременная передача; 7 – э/двигатель

Рис.3. Принципиальная схема циклического роторного бетоносмесителя

1 – неподвижная часть; 2 – лопости; 3 – ротор; 4 - амортизаторы

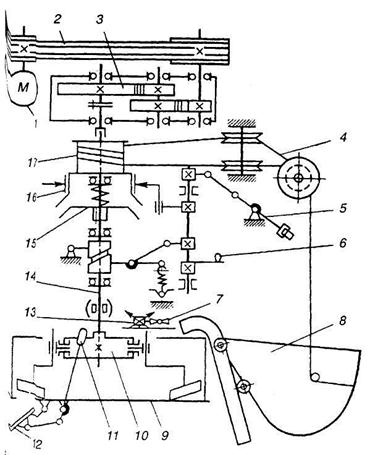

Рис. 4. Кинематическая схема роторного бетоносмесителя с объемом готового замеса 165л

1 – э/двигатель; 2 – клиноременная передача; 3 – редуктор; - канат; 5 – рычаг; 6, 11 – рукоять; 7 – вентиль; 8 – ковш; 9 – чаша; 10 – смесительное устройство; 12 – затвор; 13 – дозатор воды; 14 – вал; 15 – муфта; 16 – тормоз; 17 - канат
