Эквивалентные преобразования электронных цепей

Параграф 1.4. Использование закона Кирхгофа для использования электрических цепей.

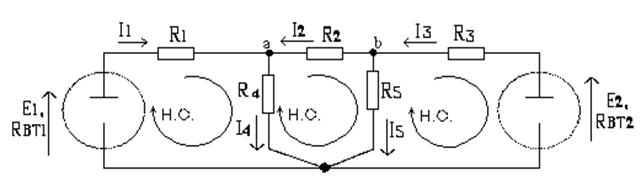

Определить токи I1 - I5

Количество уравнений равно количеству ветвей, т.е. 5

Количество уравнений по первому уравнению Кирхгофа равно количеству узлов (2)

По второму закону – соответственно 3.

По 1 закону кирхгофа

Для узла «а»:I1+I2-I4=0

Для узла «b»:-I2+I3-I5=0

второй закон кирхгофа.

Контур 1:I1*(R1+R2)+I4*R4=E1

Контур 2:-I2*R2-I4*R4+I5*R5=0

Контур 3:-I3*(R3+R2)-I5*R5=-E2

Получившуюся систему решаем матричным методом:

*Крутая матрица

Последовательное соединение элементов:

Ёмкостные элементы

При последовательном соединении конденсаторов (рис.1.12) общее напряжение на зажимах цепи равно сумме напряжений на участках цепи:

,

но , где Q - заряд конденсатора; Сэ - эквивалентная емкость конденсаторов. Так как , , - тогда, сократив на Q, получим:
