Работа триггера и временные характеристики

Так как это симметричный триггер, то все транзисторы равны, конденсаторы и сопротивления тоже.

Каждая из симметричных половин – это ключевая схема. Первый ключ составлен из транзистора VT1 и резистора R₃, вторая из транзистора VT2 и резистора R₄. ключи соединены каскадно (т.е. последовательно) и охвачены ПОС. R₄ для VT1 и Rз для VT2.

Конденсаторы С₁ и С₂ – форсирующие, используются для ускорения переходных процессов переключения, можно обойтись без них.

В схеме два источника U_пит и U_см, через U_см подаётся запускающий импульс, меняющий одно стабильное состояние на другое.

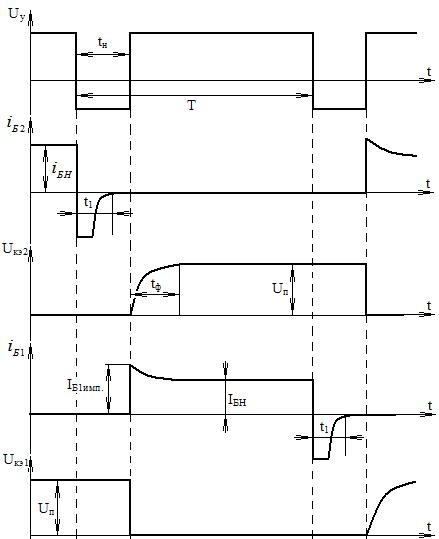

Работу аналогового триггера удобно рассмотреть на временных характеристиках

На транзисторы подается напряжение питания U_пит=const и через заданный период Т запускающее импульсы.

1. Мы считаем, что транзисторы VT1=VT2, но невозможно подобрать два абсолютно одинаковых транзистора, поэтому предположим, что в момента запуска ток базы первого транзистора больше тока базы второго транзистора . Величина U_nит такова, что транзистор VT2 уходит в насыщение, а транзистор VT1 через ПОС в отсечку и выходные напряжения соответственно U_кэ20 и U_кэ1U_пит.

2. Подача импульса: направление тока меняется на противоположное и начинает разряжаться базово-эммитерная емкость.

3. Ток базы VT2 приближается к нулю, а напряжение U_кэ2 U_пит, далее процесс повторяется.

На транзисторе VT1 происходит тоже самое, но со сдвигом на Т/2.

Предположим, что в какой то момент времени оба транзистора находятся в активном режиме то есть идет момент переключения и , какой же из транзисторов пойдет в насыщение, какой в отсечку? Здесь включаются токи флуктуации, предположим, что получает приращение , тогда U_кэ2 уменьшится на пропорциональную величину, это в свою очередь вызовет через ПОС дальнейшее увеличение тока базы транзистора VT2, начинается лавинообразный процесс и транзистор VT2 уходит в насыщение, а VT1 в отсечку.

Время фронта – – время заряда коллекторной емкости.

Время восстановления – – время разряда коллекторной емкости и т.к. R_б >> R_к и R_см >> R_к, то

иначе транзистор не успеет запереться и не произойдет переключение.

Запуск транзисторов может быть раздельным, когда U_упр подается только на один из транзисторов и общим или счетным – U_упр подается на оба входа, соблюдение условия характерно только для общего запуска.
