Эффект шоттки

ВЛИЯНИЕ УСКОРЯЮЩЕГО ПОЛЯ

В практических условиях на поверхности катода всегда имеется ускоряющее или тормозящее электрическое поле. Если, например, положительно и не велико, то вблизи катода накапливается отрицательный заряд. Его поле тормозит электроны и часть из них возвращается обратно на катод. Потенциальный барьер продолжает подниматься еще, и на высоте сверх нормальной высоты , которая обусловлена физическими свойствами эммиторами.

а) при небольших напряжения и на катоде;

б) при больших напряжениях в режиме насыщения.

При увеличении анодный ток растет, значение уменьшается, поле на катоде делается ускоряющим. Однако с увеличением анодный ток продолжает расти и дальше это происходит в связи с уменьшением работы выхода. Внешнее электрическое поле как бы вытягивает электроны за пределы металла, тем самым понижая работу выхода и увеличивая электронную эмиссию с катода.

Термоэлектрическая эмиссия, усиленная электрическим полем, называется автотермоэлектронной эмиссией.

Изменение работы выхода под действием электрического поля называется эффектом Шоттке.

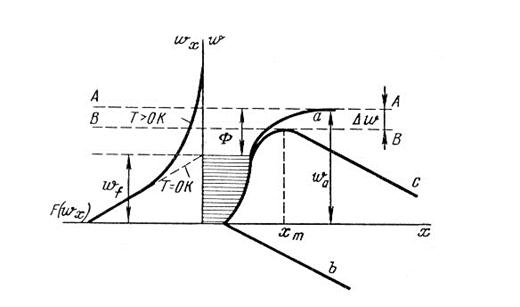

Изменение формы потенциального барьера при наличии

Ускоряющего поля (справа), функция распределения (слева)

,

,

.

В условиях сварочной дуги электроны, эмитированные катодом, встречают нейтральные атомы столба, ионизируют их на пути своего пробега. При этом создается положительный заряд ионов, который увеличивает напряженность ускоряющего поля перед катодом.

(для тугоплавких катодов)
